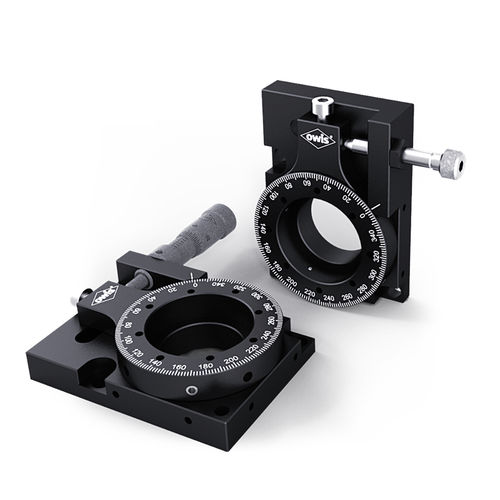

縦型ポジショニングステージ WV 40 series

回転手動式単軸

-SYS40と併用する場合 -リテーナーφ25mm/φ25.4mm（1インチ）、開口部φ20mm -微動ネジまたはマイクロメーターによる微調整が可能です。 せいじょう -SYS40と併用する場合 -粗動・微動 -細目ネジまたはマイクロメーター付き -縦置き・横置き両用 -変形しにくいアルミニウム -反射防止加工、黒アルマイト 導入方法 -オン・スライド -ピンのADP 40-DTFと 角度調整ステージWV 40は、粗調整（360°）と微調節を兼ね備えています。調整フープのクランプネジを緩めることで、取り付け部を無段階に調整することができます。クランプネジを締めると、マイクロメーターや細目ネジを使って、取り付け部を25°（±12.5°）回転させることができる。 WV 40は、SYS 40に垂直に取り付けると、20mmの開口部で、取り付けられた光学部品（φ25 mm / 25.4 mm（1インチ））を調整することができます。 SYS 40に水平に設置することが可能です：RT 40-40スライド（上端WV 40、システム高さより5 mm低い）または2つのRT 40-10-R-WV40スライド（上端WV 40、システム高さより10 mm低い）のいずれかを使用してください。
