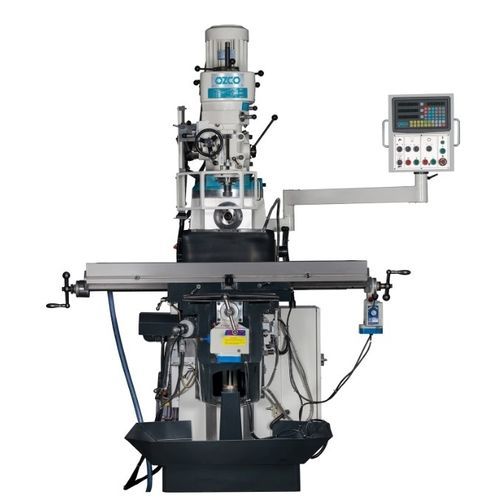

3軸フライス盤 FR4 汎用ベルトドライブ自動
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸オリエンテーション
- 汎用
- 駆動システム
- ベルトドライブ
- その他の特徴
- 自動, CE
- X軸移動距離
880 mm
(34.65 in)- Y軸移動距離
420 mm
(16.54 in)- Z軸移動距離
435 mm
(17.13 in)- 出力
2.2 kW, 3.75 kW
(2.99 hp, 5.1 hp)
詳細
- X軸ギヤードパワーフィード自動モータ
- 高さ調節可能なチャックカバー
- マイクロスイッチ付き高さ調節可能保護スクリーン
(安全)スイッチ付き高さ調節式保護ガード)
- 冷却システム
- マシンランプ
- 金型セット
- クランプツール
- フライス（コレット）チャックセット
11分割 ISO 40
- 操作工具
210106: ISO40-B16 モーステーパー
210206:ISO40-ER40コレットセット、15個
220404: ISO40-MT4 リダクションスリーブ
250160:フライスバイス 160mm
250200:フライスバイス 200mm
260160:ロータリーテーブル 160mm
260200:ロータリーテーブル 200mm
270014:16 mm T溝、M14金型セット
クーラントポンプ出力 - 90 W
テーブルサイズ - 1370x305 mm
Tスロットサイズ - 3x16 mm
主軸テーパー - 垂直:ISO40, 水平:ISO40
主軸回転数 - 立:66-4500 rpm, 横:540-1290 rpm rpm
ステップ数 - 立:16、横:12
スピンドル直径 - 105 mm
クイル移動量 - 127 mm
主軸台回転角度 - sağ/sol：±90°、ön/arka：±45
主軸-テーブル間距離 - 0-380 mm
主軸-コラム間距離 - 210 mm
機械寸法 - 1700x1600x2250 mm
正味重量 - 1500 Kg
---
