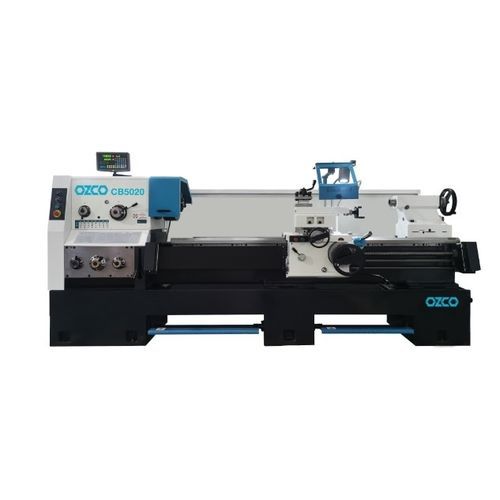

普通型旋盤 CB5020 横型D1-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- スピンドル
- D1-8
- 直径
300 mm, 500 mm, 710 mm
(11.81 in, 19.69 in, 27.95 in)- 回転速度
最大: 1,600 rpm
(10,053.096 rad.min-1)最少: 9 rpm
(56.549 rad.min-1)- 貫通穴のサイズ
82 mm
(3 in)- 公称出力
7.5 kW
(10.2 hp)- 全長
3,640 mm, 3,750 mm
(143 in, 148 in)- 全幅
975 mm, 1,120 mm
(38 in, 44 in)- 全高
1,250 mm, 1,940 mm
(49 in, 76 in)- 重量
2,800 kg, 3,200 kg
(6,173 lb, 7,055 lb)
詳細
- 焼き入れと研削を施したZ軸
ガイドウェイ
- 機械式クラッチシステム
- 安全スイッチ付きチャックガード
スイッチ
- 頑丈で剛性の高い鋳鉄製
鉄製ベッド
- ジョイスティック装備
実用的な簡単操作
- マシンランプ
- 旋盤フットブレーキ
- クーラントシステム
- CE規格
標準付属品
- 3爪旋盤用チャック
Ø315 mm
- 4 爪旋盤用チャック
Ø400 mm
- フェースプレート Ø480 mm
- ステディレスト
- フォローレスト
- MK5 ライブセンター
- MK6 デッドセンター
- ネジゲージ
- 4連ツールホルダー
- マシンランプ
- 保護チャックと
ツールホルダーシールド
- クーラントシステム
- 操作工具
ベッド幅 - 390 mm
ベッド長さ - 240 mm
センター幅 - 2000 mm
最大積載量 - Ayna ile 300 kg, Ayna+Gezer Punta ile 400 kg
ステップ数 - 16
スピンドルテーパ - MK6
スピンドル内径 - 82 mm
複合レスト移動量 - 320 mm
クロススライド移動量 - 145 mm
心押し主軸（テーパー） - MK5
主軸台直径 - 75 mm
縦送り - 0,012-2,73 mm/rev
クロスフィード - 0,028-6,43 mm/rev
ピッチ-メートル - 0.5-224（48個） mm
ピッチインチ - 72/1-8 TPI
モジュラねじ範囲 - 0.5-112（42個）
径ピッチ範囲 - 56-1/4 DP (45本)
ツールホルダー - 25x25 mm
---
