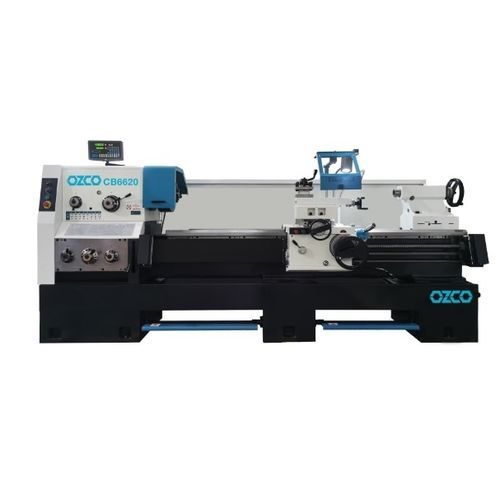

普通型旋盤 CB6620 横型硬質D1-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 構造
- 硬質
- スピンドル
- D1-8
- 直径
420 mm, 660 mm, 870 mm
(16.54 in, 25.98 in, 34.25 in)- 回転速度
最少: 36 rpm
(226.195 rad.min-1)最大: 1,600 rpm
(10,053.096 rad.min-1)- 公称出力
7.5 kW
(10.2 hp)- 全長
3,600 mm, 3,750 mm
(142 in, 148 in)- 全幅
1,120 mm, 1,225 mm
(44 in, 48 in)- 全高
1,300 mm, 1,940 mm
(51 in, 76 in)- 重量
2,900 kg, 3,400 kg
(6,393 lb, 7,496 lb)
詳細
- 機械式クラッチシステム
- 安全スイッチ付きチャックガード
- 頑丈で剛性の高い鋳鉄製マシンベッド
- ジョイスティック装備
- マシンランプ
- 旋盤フットブレーキ
- クーラントシステム
- CE規格
標準付属品
- 3爪旋盤用チャック
Ø315 mm
- 4爪旋盤用チャック
Ø315 mm
- フェースプレート - Ø480 mm
- 振れ止め
- フォローレスト
- ライブセンター
- デッドセンター
- ネジゲージ
- 4連ツールホルダー
- マシンランプ
- 保護チャックと
ツールホルダーシールド
- クーラントシステム
センター幅 - 2000 mm
最大積載量 - Ayna ile 350 kg, Ayna+Gezer Punta ile 450 kg
ステップ数 - 12
スピンドルテーパ - MK7
スピンドル内径 - 105 mm
複合レスト移動量 - 310 mm
クロススライド移動量 - 145 mm
心押し主軸（テーパー） - MK5
主軸台直径 - 75 mm
主軸台ストローク - 150 mm
縦送り - 0.027-1.07 mm/rev
クロスフィード - 0.063-2.52 mm/rev
ピッチ-メートル - 1-14 mm（25個）mm
ピッチインチ - 28-2 TPI（25個）
モジュール式ねじ範囲 - 0.5-7（18個）
径ピッチ範囲 - 56-4 DP (24本)
ツールホルダー - 25x25 mm
---
