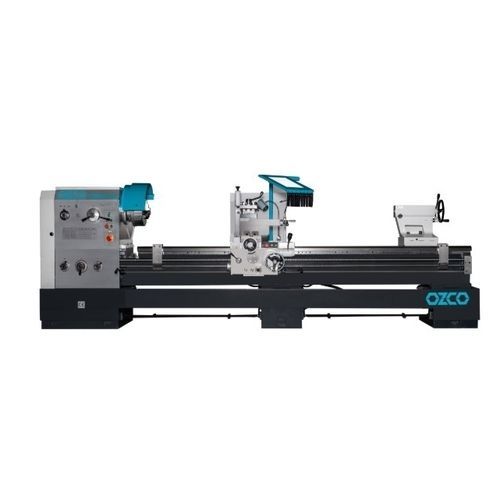

普通型旋盤 CB8030 横型硬質D1-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 構造
- 硬質
- スピンドル
- D1-8
- 直径
560 mm, 800 mm, 1,000 mm
(22.05 in, 31.5 in, 39.37 in)- 回転速度
最大: 1,400 rpm
(8,796.459 rad.min-1)最少: 30 rpm
(188.496 rad.min-1)- 公称出力
7.5 kW
(10.2 hp)- 全長
4,370 mm
(172 in)- 全幅
1,350 mm
(53 in)- 全高
1,500 mm
(59 in)- 重量
3,750 kg
(8,267 lb)
詳細
- 機械式クラッチシステム
- 安全スイッチ付きチャックガード
- 頑丈で剛性の高い鋳鉄製
マシンベッド
- ジョイスティック装備
実用的な簡単操作
- マシンランプ
- 旋盤フットブレーキ
- クーラントシステム
- CE規格
標準付属品
- 3爪旋盤用チャック
Ø315 mm
- 4爪旋盤用チャック
Ø315 mm
- フェースプレート - Ø480 mm
- 振れ止め
- フォローレスト
- ライブセンター
- デッドセンター
- ネジゲージ
- 4連ツールホルダー
- マシンランプ
- 保護チャックと
ツールホルダーシールド
- クーラントシステム
- 操作工具
ベッド幅 - 510 mm
センター幅 - 3000 mm
ステップ数 - 12
スピンドルテーパ - MK7
スピンドル内径 - 105 mm
コンパウンドレスト移動量 - 320 mm
クロススライド移動量 - 145 mm
心押し主軸（テーパー） - MK5
主軸台直径 - 75 mm
主軸台ストローク - 150 mm
縦送り - 0.027-1.07 mm/rev
複合レストトラベル - 0.063-2,52 mm
ピッチ-メートル - 1-14 mm（22個） mm
ピッチインチ - 20-2 TPI (20個)
モジュール式ねじ範囲 - 0.5-7（18個）
径ピッチ範囲 - 56-4 DP (24本)
ツールホルダー - 25x25 mm
---
