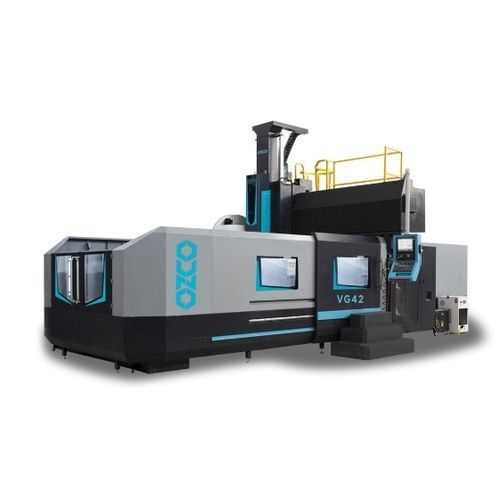

ダブルコラムマシニングセンタ VG423軸縦型回転テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム, 回転テーブル
- スピンドル
- BT 50
- ツールステーション数
- 30ツール
- その他の特徴
- CE
- X軸移動距離
4,200 mm
(165.35 in)- Y軸移動距離
2,500 mm
(98.43 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
22 kW, 26 kW
(29.91 hp, 35.35 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
12,000 kg
(26,455 lb)- 位置決め精度
0.018 mm, 0.02 mm, 0.025 mm
(0.00071 in, 0.00079 in, 0.00098 in)- 繰返し精度
0.012 mm, 0.016 mm
(0.00047 in, 0.00063 in)- 総重量
35,000 kg
(77,161.79 lb)- 全長
10,200 mm
(401.6 in)- 全幅
5,200 mm
(204.7 in)- 全高
5,300 mm
(208.7 in)
詳細
- ボールねじ（HIWIN、台湾）
- ベアリング（日本、NSK）
- スピンドル（台湾、ROYAL）
- 中央潤滑ユニット (HERG, 日本)
- 空気圧ユニット（AIRTAC、台湾）
- 電気システム（SCHNEIDER、フランス）
- ツールマガジンARMタイプ（台湾POJU社製）
- 三菱M80Aコントローラー
- 全機種15インチLCDスクリーンコントロールパネル
- 20 bar CTS (クーラントスルースピンドル)
- エアガンとクーラントガン
- リジッドタッピング
- M30オートパワーオフ
- コントローラーのフルモールディングパッケージ
- 電気キャビネット上の熱交換器
- レベリングスクリューとパッド
- ワークライト
- アラームライト3色
- 中央給油ユニット
- スピンドルヘッドクーラントシステム
- 主軸貫通エア
- RS232インターフェース
- P05 10.000 コントローラのソフトコーナー機能
- MPGハンドホイール
- 完全密閉キャビン
- スパイラルタイプ2台＋チェーンタイプ1台
- ガイドウェイオイルとクーラントを分離するオイルスキマー
- ハイデンハイン製リニアスケール
- Fagorリニアスケール
- 自動長方形フライスヘッド
- 90°ミーリングヘッド
- 工具自動設定
- 垂直/水平ツールマガジン
- CNC回転テーブル
- ZFギアボックス
- 50バールCTS（クーラントスルースピンドル）
テーブルサイズ - 4000x1800 mm
Tスロットサイズ - 28/9/180 mm
ガントリーコラム間距離 - 2200 mm
スピンドル-テーブル間距離 - 200-1200 mm
スピンドル直径 - 190 mm
切削速度 - 1-8000 mm/min
コントロールユニット - 110/350mm
ドライバーとエンコーダー - 三菱
メインモータートルク - 140/223 Nm
X軸リニアローラーガイドウェイ - RGW55CC6R*2
Y軸リニアローラーガイドウェイサイズ - RGH55CA3R/ RGW55CC2R
リードスクリュー径 X - GQ80x20
リードスクリュー径 Y - GQ63x12
リードスクリュー径 Z - GQ50x10
---
