3軸マシニングセンタ VG21
縦型ダブルコラム回転テーブル

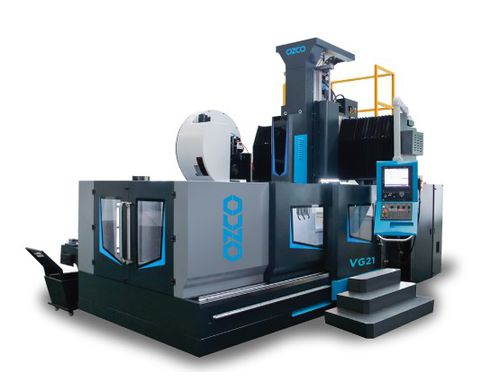

3軸マシニングセンタ - VG21 - Ozco Metalworking Machines - 縦型 / ダブルコラム / 回転テーブル

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
タイプ: ダブルコラム, 回転テーブル
スピンドル: BT 50
ツールステーション数: 30ツール
その他の特徴: CE
X軸移動距離: 2,600 mm
(102.36 in)
Y軸移動距離: 1,400 mm
(55.12 in)
Z軸移動距離: 800 mm
(31.5 in)
回転速度: 6,000 rpm
(37,699 rad.min-1)
出力: 15 kW, 18.5 kW
(20.39 hp, 25.15 hp)
X軸の移動速度: 15 m/min
Y軸の移動速度: 15 m/min
Z軸の移動速度: 12 m/min
最大テーブル積載量: 6,000 kg
(13,228 lb)
位置決め精度: 0.015 mm, 0.016 mm
(0.00059 in, 0.00063 in)
繰返し精度: 0.01 mm, 0.012 mm
(0.00039 in, 0.00047 in)
総重量: 15,000 kg
(33,069.34 lb)
全長: 6,300 mm
(248 in)
全幅: 3,800 mm
(149.6 in)
全高: 4,700 mm
(185 in)

詳細

- ボールねじ（HIWIN、台湾） - ベアリング（日本、NSK） - スピンドル（台湾、ROYAL） - 中央潤滑ユニット (HERG, 日本) - 空気圧ユニット（AIRTAC、台湾） - 電気システム（SCHNEIDER、フランス） - ツールマガジンARMタイプ（台湾POJU社製） - 三菱M80Aコントローラー - 全機種15インチLCDスクリーンコントロールパネル - 20 bar CTS (クーラントスルースピンドル) - エアガンとクーラントガン - リジッドタッピング - M30オートパワーオフ - コントローラーのフルモールディングパッケージ - 電気キャビネット上の熱交換器 - レベリングスクリューとパッド - ワークライト - アラームライト3色 - 中央給油ユニット - スピンドルヘッドクーラントシステム - 主軸貫通エア - RS232インターフェース - P05 10.000 コントローラのソフトコーナー機能 - MPGハンドホイール - 完全密閉キャビン - スパイラルタイプ2台＋チェーンタイプ1台 - ガイドウェイオイルとクーラントを分離するオイルスキマー - ファゴール製リニアスケール - 自動長方形フライスヘッド - 90°ミーリングヘッド - 工具自動設定 - 垂直/水平ツールマガジン - CNC回転テーブル - ZFギアボックス - 50バールCTS（クーラントスルースピンドル）テーブルサイズ - 2500x1200 mm Tスロットサイズ - 22/7/140 mm ガントリーコラム間距離 - 1400 mm 主軸-テーブル間距離 - 150-900 mm スピンドル直径 - 160 mm 切削速度 - 1-8000 mm/min コントロールユニット - 三菱 M80A ドライバーとエンコーダー - 三菱メインモータートルク - 143236Nm X軸リニアローラーガイドウェイ - RGW45CC4R*2 Y軸リニアローラーガイドウェイサイズ - RGH45CA3R/ RGW45CC2R リードスクリュー径 X - GQ50x10 リードスクリュー径 Y - GQ50x10 リードスクリュー径 Z - GQ50x10

---
