3軸マシニングセンタ VG31
縦型ダブルコラム回転テーブル

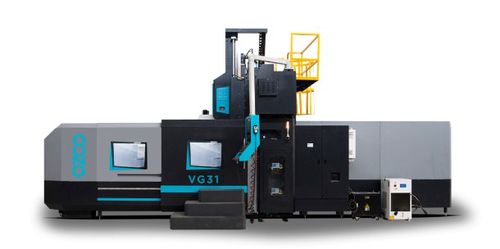

3軸マシニングセンタ - VG31 - Ozco Metalworking Machines - 縦型 / ダブルコラム / 回転テーブル

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
タイプ: ダブルコラム, 回転テーブル
スピンドル: BT 50
ツールステーション数: 30ツール
その他の特徴: CE
X軸移動距離: 3,100 mm
(122.05 in)
Y軸移動距離: 1,900 mm
(74.8 in)
Z軸移動距離: 900 mm
(35.43 in)
回転速度: 6,000 rpm
(37,699 rad.min-1)
出力: 15 kW, 18.5 kW
(20.39 hp, 25.15 hp)
X軸の移動速度: 15 m/min
Y軸の移動速度: 15 m/min
Z軸の移動速度: 12 m/min
最大テーブル積載量: 8,000 kg
(17,637 lb)
位置決め精度: 0.015 mm, 0.02 mm
(0.00059 in, 0.00079 in)
繰返し精度: 0.01 mm, 0.012 mm
(0.00039 in, 0.00047 in)
総重量: 23,000 kg
(50,706.32 lb)
全長: 8,300 mm
(326.8 in)
全幅: 4,300 mm
(169.3 in)
全高: 4,900 mm
(192.9 in)

詳細

- ボールねじ（HIWIN、台湾） - ベアリング（日本、NSK） - スピンドル（台湾、ROYAL） - 中央潤滑ユニット (HERG, 日本) - 空気圧ユニット（AIRTAC、台湾） - 電気システム（SCHNEIDER、フランス） - ツールマガジンARMタイプ（台湾POJU社製） - 三菱M80Aコントローラー - 全機種15インチLCDスクリーンコントロールパネル - 20 bar CTS (クーラントスルースピンドル) - エアガンとクーラントガン - リジッドタッピング - M30オートパワーオフ - コントローラーのフルモールディングパッケージ - 電気キャビネット上の熱交換器 - レベリングスクリューとパッド - ワークライト - アラームライト3色 - 中央給油ユニット - スピンドルヘッドクーラントシステム - 主軸貫通エア - RS232インターフェース - P05 10.000 コントローラのソフトコーナー機能 - MPGハンドホイール - 完全密閉キャビン - スパイラルタイプ2台＋チェーンタイプ1台 - ガイドウェイオイルとクーラントを分離するオイルスキマー - ハイデンハイン製リニアスケール - Fagorリニアスケール - 自動長方形フライスヘッド - 90°ミーリングヘッド - 工具自動設定 - 垂直/水平ツールマガジン - CNC回転テーブル - ZFギアボックス - 50バールCTS（クーラントスルースピンドル）テーブルサイズ - 3000x1500 mm Tスロットサイズ - 22/9/160 mm ガントリーコラム間距離 - 1900 mm スピンドル-テーブル間距離 - 150-1050 mm スピンドル直径 - 190 切削速度 - 1-8000 mm/min コントロールユニット - 三菱 M80A ドライバーとエンコーダー - 三菱メインモータートルク - 143236Nm X軸リニアローラーガイドウェイ - RGW55CC4R*2 Y軸リニアローラーガイドウェイサイズ - RGH55CA3R/ RGW55CC2R リードスクリュー径 X - GQ63x12 リードスクリュー径 Y - GQ50x10 リードスクリュー径 Z - GQ50x10

---
