3軸マシニングセンタ VG53
縦型ダブルコラム回転テーブル

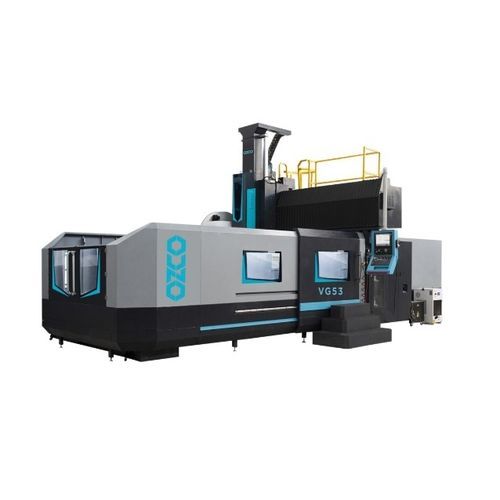

3軸マシニングセンタ - VG53 - Ozco Metalworking Machines - 縦型 / ダブルコラム / 回転テーブル

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
タイプ: ダブルコラム, 回転テーブル
スピンドル: BT 50
ツールステーション数: 30ツール
その他の特徴: CE
X軸移動距離: 5,200 mm
(204.72 in)
Y軸移動距離: 3,400 mm
(133.86 in)
Z軸移動距離: 1,200 mm
(47.24 in)
回転速度: 6,000 rpm
(37,699 rad.min-1)
出力: 22 kW, 26 kW
(29.91 hp, 35.35 hp)
X軸の移動速度: 10 m/min
Y軸の移動速度: 12 m/min
Z軸の移動速度: 10 m/min
最大テーブル積載量: 26,000 kg
(57,320 lb)
位置決め精度: 0.02 mm, 0.025 mm, 0.035 mm
(0.00079 in, 0.00098 in, 0.00138 in)
繰返し精度: 0.014 mm, 0.018 mm, 0.025 mm
(0.00055 in, 0.00071 in, 0.00098 in)
総重量: 59,000 kg
(130,072.73 lb)
全長: 13,000 mm
(511.8 in)
全幅: 6,300 mm
(248 in)
全高: 5,400 mm
(212.6 in)

詳細

- ボールねじ（HIWIN、台湾） - ベアリング（日本、NSK） - スピンドル（台湾、ROYAL） - 中央潤滑ユニット (HERG, 日本) - 空気圧ユニット（AIRTAC、台湾） - 電気システム（SCHNEIDER、フランス） - ツールマガジンARMタイプ（台湾POJU社製） - 三菱M80Aコントローラー - 全機種15インチLCDスクリーンコントロールパネル - 20 bar CTS (クーラントスルースピンドル) - エアガンとクーラントガン - リジッドタッピング - M30オートパワーオフ - コントローラーのフルモールディングパッケージ - 電気キャビネット上の熱交換器 - レベリングスクリューとパッド - ワークライト - アラームライト3色 - 中央給油ユニット - スピンドルヘッドクーラントシステム - 主軸貫通エア - RS232インターフェース - P05 10.000 コントローラのソフトコーナー機能 - MPGハンドホイール - 完全密閉キャビン - スパイラルタイプ2台＋チェーンタイプ1台 - ガイドウェイオイルとクーラントを分離するオイルスキマー - ハイデンハイン製リニアスケール - Fagorリニアスケール - 自動長方形フライスヘッド - 90°ミーリングヘッド - 工具自動設定 - 垂直/水平ツールマガジン - CNC回転テーブル - ZFギアボックス - 50バールCTS（クーラントスルースピンドル）テーブルサイズ - 5000x2500 mm Tスロットサイズ - 28/11/200 mm ガントリーコラム間距離 - 3200 mm スピンドル-テーブル間距離 - 250-1450 mm スピンドル直径 - 190 mm 切削速度 - 1-8000 mm/min コントロールユニット - 三菱 M80A ドライバーとエンコーダー - 三菱メインモータートルク - 140/223 Nm X軸リニアローラーガイドウェイ - RGW55CC5R*3 Y軸リニアローラーガイドウェイサイズ - RGW55CC2R リードスクリュー径 X - GQ80x20 リードスクリュー径 Y - GQ80x20 リードスクリュー径 Z - GQ63x12

---

これは自動翻訳です (英語の原文を読む)
