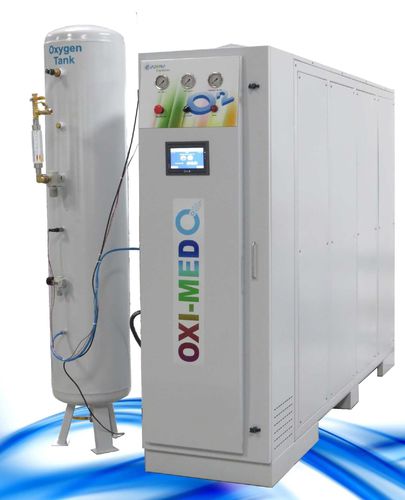

プロセス酸素発生器 ONG-100M

PSA式

酸素プラント - PSAテクノロジー OxyNxtGen - ONGシリーズ酸素発生装置は、現場用酸素発生装置です。酸素発生装置とエアーコンプレッサー、エアードライヤー、エアーレシーバタンク、フィルターアクセサリーを一体化し、PSAモジュールと酸素レシーバタンクを別々に床置きにしたモデルです。 圧力スイング吸着方式を採用した酸素発生装置です。 オゾンエンジニアの OxyNxtGen の酸素発生器は輸入されたゼオライトによって基づく分子ふるいを使用します。供給圧力は最大3〜4bar(g)に設定可能です。 酸素発生システムの基本的なプロセスフロー説明 PSAジェネレータを通過する通常の空気の流れを下図に示します。モレキュラーシーブには、空気中の窒素を物理的に吸着・吸着し、酸素はそのまま製品タンクに送られ、窒素が飽和した場合は低圧条件下の酸素でパージして再びふるいをきれいにする、というユニークな性質があります。 PSA発生装置は、2つの吸収塔が交互に作動します。例えば、一方の吸収塔が清浄なふるいを供給し、他方の吸収塔が飽和したふるいを再生するように、プロセスは常に互いに逆位相で実行されます。 ある一定の時間が経過すると、プロセスがシフトし、1番目の吸収塔は飽和ふるいを再生し、2番目の吸収塔は洗浄されたふるいを通して酸素を供給するようになります。
