リフローはんだ付け機 SB² – SMs Quantum
レーザー自動連続

リフローはんだ付け機
リフローはんだ付け機
リフローはんだ付け機
リフローはんだ付け機
お気に入りに追加する
商品比較に追加する


特徴

技術
リフロー, レーザー
操作方法
自動, 連続
応用
電子素子用

詳細

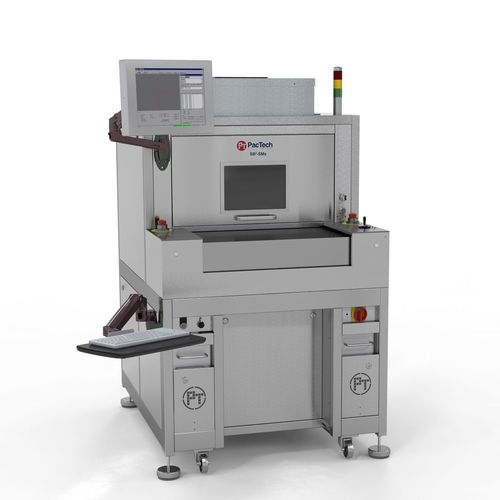

SB²-SMs Quantumは、量産向けSB²シリーズのフラッグシップです。2つのドロワーシステムと画像認識用の独立したカメラを導入し、はんだ付け工程と対象の認識を並行して行います。これにより、製品のローディング/アンローディングによるプロセス中断することなく、連続生産することが可能です。 SB²-SMs Quantumは、特に3次元はんだ付けに対し最適な装置です。カメラモジュール、センサー、光学機器など様々なマイクロ電子デバイスに対応し、直径100μmから1,000μmのはんだボールを6~8個/秒の速度で搭載/リフローすることが可能です。 ハイライト • はんだ付けモード : Jetモード • 対応はんだボール径:100~1,000μm • はんだ付け対象:2Dはんだ付け(平面)、3Dはんだ付け(立体) • 部品・モジュール等のはんだ付けに最適 • 2つのローディングステーション(ドロワーシステム)による連続処理 • 角度調整可能なワークホルダー(オプション) • アライメントとビジョンのための2つ目の独立したカメラ/動作軸 オプション • 回転式ワークホルダー • 2次元ボール検査装置 • ソフトウェアによるハンダボール量制御機能 • レーザーZ高さ自動測定 メリット • デュアルローディングステーション(ドロワー)による高スループット化 • 3Dソルダリング用コンポーネント回転式ステーション(オプション • 2台目の独立したカメラ/軸による効率的なビジョンプロセス
