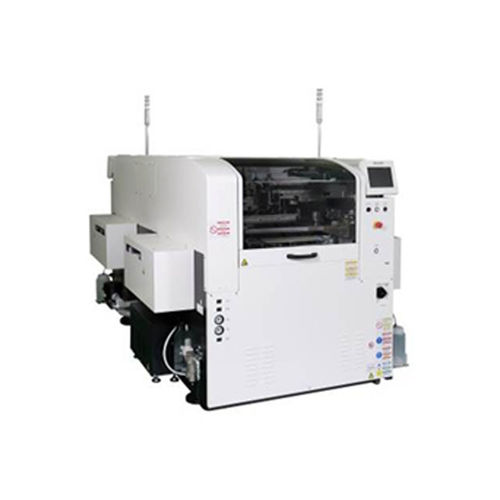

自動スクリ—ン印刷機 SPV-DC

カラーSMT電空

SPV-DCは、コンパクトなパッケージで高効率なデュアルレーン生産を実現します。ランニングコストを削減しながら、コンパクトで高効率なデュアルレーン生産を実現します。ペーパーレス洗浄技術により、パナソニックマウンターによる一貫ラインでの総合品質向上を実現。 - ペーパーレス洗浄により、紙や溶剤の使用量を削減。 - 穴あきポット式自動はんだ供給により、省人化、連続運転が可能。 - PCBピックアップブロワ（スイッチ式）により、メタルマスクからPCBへの風路を確保 - マスク検査により、マスク開口部の目詰まりやはんだブリードを軽減 - はんだ検査により、はんだズレ、ブリッジ、ストリーク、ブリードを防止 プリント基板寸法 (mm) * - L 50 x W 50 ～ L 350 x W 300 [*1] プリント基板交換時間 * - 13.0s (6.5s/PCB) 転送、位置決め、認識、毎回のクリーニングを含む。 印刷・クリーニング条件当社推奨条件（プリント基板寸法 L 250×W 165） [*2] 再現性 - 2 Cpk ± 5.0 μm 6 σ 同一プリント基板の再現性 5.0μm±3σ（または±2.5μm±1.5σ）に等しい。 スクリーンフレーム寸法（mm） * - L 736 x W 736, L 650 x W 550, L 550 x W 650, L 750 x W 750, L 584 x W 584 [*3} 電源 * - 単相 AC 200, 220, 230, 240 V ±10V Max. 4.0 kVA [*4] 空気圧源 * - 0.5 MPa, 560 L / min (A.N.R.) [*5] 外形寸法（mm） * - 幅 1,650 × 奥行 2,446 × 高さ 1,500 （最大突出寸法 D 2,528） [*6] 質量 * - 2,650 kg [*7]
