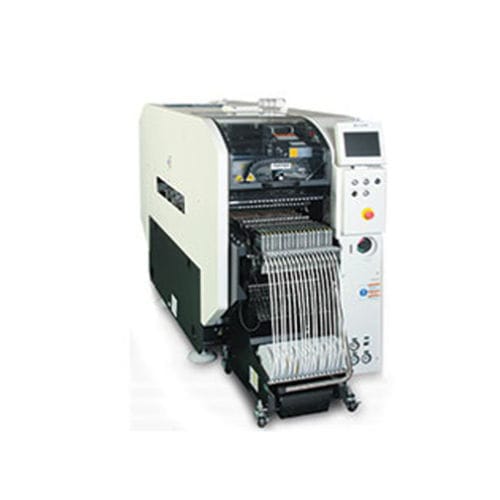

SMTピックアンドプレース装置 NPM-D3A

単面またはダブル面プリント基板用コンパクト高速

コンパクトなデュアルビームNPM-D3Aは、強化フレーム、先進的なヘッド、受賞歴のあるマルチ認識カメラにより、30umまでの位置決め精度を向上させ、最大CPH92,000を達成できる。 NPM-D3は、自動車から産業用、医療用まで、高速・大量生産アプリケーションにおける業界標準の構成要素です。実際、自動車EMSプロバイダーの大半は、パナソニックのソリューションを選択しています。 - 柔軟な基板処理システムにより、シングルおよび複数のデュアルレーン動作モードをサポートします。 - コンパクトなフットプリントとデュアルサイドオペレーションにより、工場フロアスペースの活用と拡張性を最大化 - 挿入方向とは異なるパッケージング方向にスルーホールデバイスを挿入するためのスイングノズル - アライメント、厚み、3Dコプラナリティを1つのステップに統合し、時間を節約し、工程を改善する業界唯一のフィールド拡張可能なマルチ認識カメラを統合 - 上向きカメラスキャンを超える連続（正弦波）モーション PCB交換時間 * - デュアルレーンモード：0秒* *サイクルタイムが3.6秒以下の場合は0秒なし シングルレーンモード 3.6s* *ショートコンベア選択時 電源 - 三相 AC 200, 220, 380, 400, 420, 480 V 2.7 kVA 空気圧源 * - 0.5 MPa, 100 L /min (A.N.R.) [*2] 外形寸法（mm） * - 幅 832 × 奥行 2,652 [*3] × 高さ 1,444 [*4] ※2 [*2] 質量 - 1 680 kg（本体のみ：オプション構成により異なります。）
