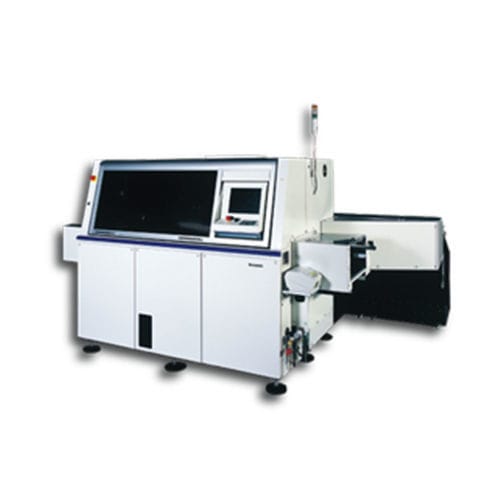

ピン差し込み装置 RG131

空気圧式手動放射状リード部品

高密度ラジアルリード部品挿入機RG131は、ガイドピンシステムを搭載し、14,400cph（0.25s/部品）の安定した高密度挿入を実現します。 このスルーホールマシンは、2.5mm、5.0mm、7.5mmピッチの部品を挿入し、40個または80個の部品入力が可能です。 完全自動リカバリーにより挿入ミスを修正し、部品排出検知システムにより、積極的な部品補充を可能にし、継続的な生産性を促進します。 - 4つの挿入方向（0°、90°、-90°、180） - 2.5mm/5.0mm/7.5mmおよび10mmピッチを共通のプラットフォームでカバーする広いピッチ範囲 - 10mmピッチ部品の挿入後の手動配置の必要性を排除 - 自動リカバリーと部品排気検知 - 強化されたプログラマブルT-クリンチ技術により、下面レイアウトでのショートを排除し、干渉のない挿入を実現 - 最大φ18mmまでの幅広い部品範囲 プリント基板寸法（mm） - L 50 mm x W 50 mm ～ L 508 mm x W 381 mm 最高速度 * - 0.25秒/部品～0.6秒/部品 [*1] コンポーネント入力数 - 40 適用部品 - ピッチ2.5mm、5.0mm、7.5mm、10.0mm 高さ Hn=Max.26 mm 直径 D=Max.18 mm 抵抗、電解コンデンサ、セラミックコンデンサ、LED、トランジスタ、フィルタ、抵抗ネットワーク 基板交換時間 - ～2秒～約4秒（室温20） 挿入方向 - 4方向（0°、90°、-90°、180） 電源 * - 三相交流 200 V, 3.5 kVA [*2] 空気圧源 - 0.5 MPa、80 L/min（A.N.R.）。 外形寸法（mm） - 幅 3,200 × 奥行 2,417 × 高さ 1,620 [*3]
