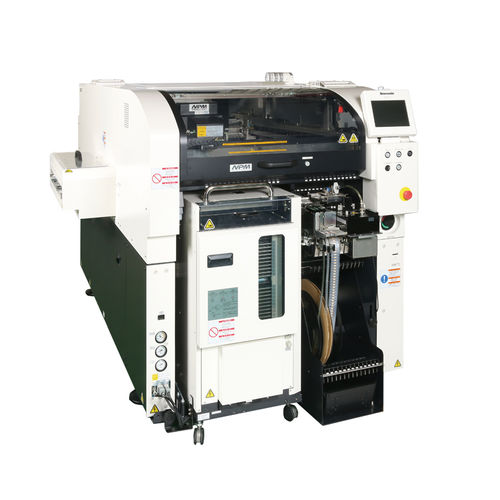

SMTピックアンドプレース装置 NPM-TT2

単面またはダブル面プリント基板用モジュール式

NPM-TT2（Next Production Modular-Twin Tray II）プラットフォームは、パナソニックの受賞歴のあるNPMプラットフォームの次世代ツイントレイモジュラー生産で、あらゆるミックスに最適です。 NPM-TT2は、SMTプロセスをさらに強化し、完全独立ランレーンモードで、より多くのトレイ供給部品に対応します。 先進の軽量3ノズルヘッドV2（100N）、ピン・イン・プレース照明オプション、スタッキング可能なスティックフィーダーを特長とするNPM-TT2は、奇数配置機能の面で業界をリードしています。 - 軽量8ノズルまたは3ノズルヘッドV2対応 - 対応部品範囲：(01005) 0402チップ～1 20L x 90W x 28T～BGA、最大80 x 80部品範囲 - 最大40トレイ、片側26固定テープ＆リール入力、合計92入力まで処理可能 - フィーダーとトレイの位置を交換可能で、ピックアップ前のスマートトレイ部品検査によりダウンタイムを最小化 - CMシリーズおよびNPMシリーズのインテリジェントフィーダー＆ノズルに対応 シングルレーンモード長さ50 x 幅50 ~ 長さ510 x 幅590 デュアルレーンモードL 50 x W 50 ~ L 510 x W 300 PCB寸法(mm) - Mサイズ シングルレーンモードL 50 x W 50 ~ L 510 x W 510 デュアルレーンモードL 50 x W 50 ~ L 510 x W 260 PCB 交換時間 - シングルレーンモード 4.0 s (PCB裏面に部品が実装されていない場合) デュアルレーンモード0秒* *サイクルタイムが4.0秒以下の場合は0秒なし 電気ソース - 三相AC 200, 220, 380, 400, 420, 480 V 2.5 kVA 空気圧源 - 最小 0.5 MPa, 200 L /min (A.N.R.) 外形寸法（mm） * - 幅 1,300 [*2] × 奥行 2,798 [*3] × 高さ 1,444 [*4］ [*1]
