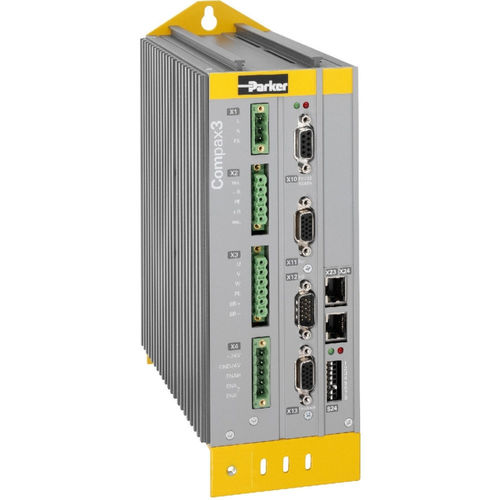

単軸サーボドライブ Compax3

単相ブラシレスリニア

C3S025V2の定格電力は1.0kVAで、インテリジェントなIEC61131ドライブから電子CAMおよびPLCOpen機能モジュールまで、基本的なアナログトルク/速度/位置制御までの技術を備えています。 コンパックス3はパーカー社のサーボドライブのグローバルプラットフォームで、高性能な一軸/多軸のサーボドライブモジュールと油圧コントローラーを各種取り揃えています。低出力/中出力のスタンドアロン一軸サーボドライブとサーボドライブ/コントローラーであるC3Sシリーズは1~25kVAの出力電力定格を持ち、入力電源は1/3相230VAC 〜3相480VACのオプションがあります。 拡張性のある演算機能を有するコンパックス3ドライブは、幅広い用途に対応します。その範囲は基本的なアナログのトルク/速度とステップ/方向制御から、先進の電子カム機能やPLCopen関数機能に及び, CoDeSys開発環境の下でIEC 61131-3に準拠したプログラムが可能です。コンパックス3 シリーズのドライブは同期-、非同期-、リニア-、及びトルク- のモーター技術をサポートし、さらに幅広いフィードバックオプションを備えています。オプションの一例としては　レゾルバ、ロータリ及びリニアインクレメントエンコーダ、シングル/マルチターンサイン-コサインアブソリュートエンコーダ(EnDatとHiperfaceインターフェース)、そしてアナログ/デジタルのホールセンサーがあります。 C3S025V2 のハードウェア • 出力定格：1kVA • 入力電源：単相230VAC • エンコーダ入力 1 / エンコーダ出力 1 • デジタル入力 8 / デジタル出力 4 • アナログ入力 2 (14 bit) • アナログ出力 2 (8 bit) • 多様なフィールドバスのオプション • 幅広い安全技術 • 300mmのコントロールキャビネットに収納可能 • CE + UL/cUL 認定品 * フィールドバスベースの拡張IO モジュールを使用することで拡張可能 演算機能： • I10T10: アナログのトルク/速度コマンド、ステップ/方向制御入力、エンコーダ入力によるドライブ制御 • I12T11: デジタルI/O, RS232/RS485, アブソリュート/インクレメンタルによるポジショニング、レジスターマークに関連したポジショニング、電子変速機、ダイナミックポジショニング • T30: CoDeSys開発環境下でIEC 61131-3に準拠したプログラミング - PLCopen機能モジュール - IEC 61131-3 標準モジュール - C3特有の機能モジュール • T40: T30の機能 プラス 先進の電子カム機能 • C20: 統合モーションコントローラ(Compax3 powerPLmC-C20)を有するテクノロジーコントローラ インターフェース/フィールドバス　オプション • RS232/485 • Ethernet • CANopen • DeviceNET • PowerLink • Profibus • ProfiNET • EtherCAT • HEDA Motion Bus パーカー社インテグレーテッドエンジニアリングツールは強力な多軸PCサポートソフトウェアツールで、コンパックス3サーボマネージャーを含んでいます。 - 使い易いセットアップウィザードがコンフィグレーションを支援 - 4チャンネルのオシロスコープ機能を統合 - セットアップ　サポート - 診断プログラム/メンテナンス/サービス - モーターマネージャー - カム生成のためのカムデザイナーを統合 コンパックス3のためのサーボシグナルアナライザ：PCベースのシグナル解析でメカトロニクスシステムを最適化 • メカニカルシステムの解析と最適化 - 機械的動的特性の単純測定 - 機械的構造の振動解析 • 制御システムの解析と最適化 - コントローラーをより良くより早く最適化
