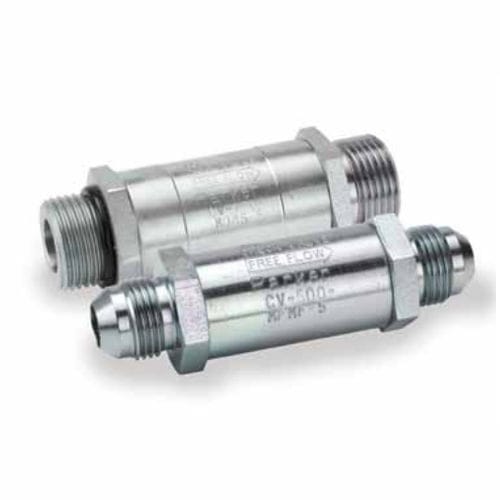

安全弁逆止弁 CV series

オス低圧油圧式

CV シリーズ逆止弁 (3,000)psi は、2分割型モジューラ設計を備えるインラインの1方向弁です。大型ボデイで少ない圧力降下を達成し、性能を改善しています。これらの逆止弁は、標準スプリング圧力、5psi及び65psiがある。CV シリーズは最大1"のサイズ展開で、流量は最大100 gpmまでが利用可能です。 逆止弁は流体系を構築する際に見落としがちな、重要な構成部品です。逆止弁は、以下の方法によってシステム性能の最適化を可能にします。 ・作動油が一方向にのみ流れることを確認 ・背圧による損傷の可能性を排除 ・システム又はシステムコンポーネントのセクションを分離 基本的な逆止弁建設は、入口と出口を備えたバルブ本体で構成され、内部では、スプリング圧によって可動式ポペット弁を制御しています。殆どの場合、バルブは流体圧力がスプリング力(クラック圧力)より大きくなると開き、通常閉じているため、流体が一方向にのみ流れます。逆流が出口から入り込む場合、ポペットが閉じ、弁からの流れが停止します。 硬質シート逆止弁では、メタルシールに耐久金属を使用し、高いフローサージに耐え、長い耐用年数を維持します。 技術特性: ・サイズ:1/4"～1" ・ 材料:スチール ・ 入口 エンド:UNFオス、雄 UNオス ・ 出口 エンド:UNFオス、UNオス、UNSオス ・ 継手型:オスフレア入口とオスフレア出口、オスOリングボス入口とオスSeal-Lok出口 ・継手Oリング素材:ニトリル ・オプションクラック圧力取得可能 ・オリフィスバルブオプション ・カスタム形状・構成 メモ:
