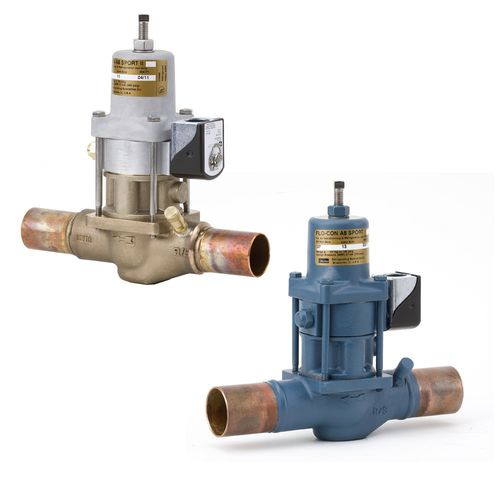

FloCon (S)PORT/ (S)PORTII商業用蒸発器圧力調整器は、様々な用途で厳格な制御を提供します。
商業用圧力調整器(S)PORT/ (S)PORTIIバルブは、ステンレス鋼ボンネットボルト、調整ステム及びピストン・プラグアセンブリで設計されています。その結果、調整器は、ローサイド調整器が耐えなければならない厳しいアプリケーション環境に耐える設計となっています。モデルは、モデルコードで指定される接続寸法、ポート寸法及び機能を組み合わせることができます。高圧吐出ガスをパイロット源として使用するローサイド調整器の一部の競合モデルとは異なり、上流側圧力でパイロット操作されます。このため、高温ガスヘッダー、隔離装置、配管の要件及びその他のバルブの設置に伴うマンパワーが不要になります。高圧パイロットラインからのフレア接続も排除され、予期しない漏れの発生源を最小限に抑えます。
バルブは、(4)モジュールの統合アセンブリです。
1) 可動部品がない本体
2) ピストンと調節プラグの両方を備え、ポートの寸法を定義する容量カートリッジ
3) バルブ機能を定義し、”S”(遮断)または”B”(バイパス)機能を提供するパイロットソレノイドが必要に応じて追加設置されるパイロットアダプター
4) レンジスプリングと調整ねじがあり、バルブが維持しなければならない圧力値に設定されるボンネット
ユニークなモジュラー構造は、調整器を分解しないでラインにはんだ付けすることができ、しかも、上部からの分解、清掃及び整備のために完全なアクセスを提供します。交換可能な容量カートリッジは、過少または過大状態が発生した場合に、流量を簡単に修正できます。パイロットアダプターは、機能を追加するために変更したり、機能を変更することもできます。
マーケット:
・商業用冷凍
特徴と利点:
・蒸発器の容量を追加するための改造は簡単で、配管の見直しは不要です。
・ピストン・プラグアセンブリは、流量の減少に対処し、バルブの最大容量の約15%まで制御することができます。
・完全に耐腐食性材料で設計されています
・新しいクーラーランニングコイルとオープンフレームコイルハウジング
・新しいデュアル電圧 208/240/60 Hz coil
・便利に配置されたアクセス継手
・所要設定点で閉制御するパイロット操作式
・軽負荷で優れた調整機能
・互換性がある容量カートリッジ
・低圧力損失
・可動部品はほとんどない
・長寿命ステンレス鋼ダイヤフラム(ベローズが破損しない)
・パイロット電気遮断及び電気全開(バイパス)による遮断が可能なバリエーション
・手動開口機能((S) PORT 11- B and (S) PORT – Bバージョンを除く)
・サービスはすべて上部から
・分解しないで、Sweat-in-place
・UL規格認定取得済み(50 ヘルツバージョンを除く)
・設計圧力(M.R.P.):31.0 bar (450 psig)
・範囲:250mm hg~8.3 bar (10" hg~120 psig)
アプリケーション:
・蒸発器圧力制御
