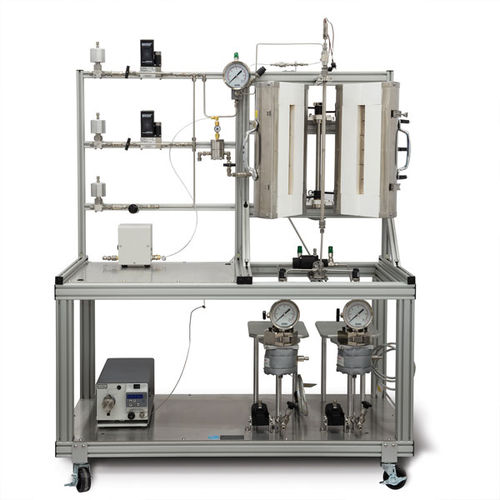

固定ベッド式反応器 5400 series

実験用管状高圧式

チューブラー型リアクターは、試薬が流入し、生成物が除去される連続フローモードで使用されます。リアクターのデザインの中では最もシンプルなものと言えます。チューブラー型リアクターは様々な名称で呼ばれています。 - パイプ型リアクター - パックベッド型リアクター - Fixed-bed reactors - Trickle-bed reactors - バブルカラムリアクター - エブラティン グ・ベッド・リアクター チューブラー反応器における単相流は、上向きまたは下向きである。二相流は、共流の上昇流、逆流（液体が下降し、気体が上昇する）、または最も一般的な共流の下降流となります。 管状のリアクターは単一の壁を持ち、外部の電気炉で加熱されるか、循環する熱伝達流体で加熱または冷却するためにジャケットされます。外部炉は典型的な剛体の分割管ヒーターです。チューブラー型リアクターは様々な産業で使用されています。 - 石油 - 石油 - 石油化学 - ポリマー - 製薬 - 廃棄物処理 - スペシャルティケミカル - 代替エネルギー チューブラー型リアクターは様々なアプリケーションで使用されています。 - カルボニル化 - 脱水素化 - 水素化 - ハイドロクラッキング - ハイドロフォーミュレーション - 酸化的分解 - 部分酸化 - 重合 - 改質 管状反応器は、均一な反応の場合は空で、不均一な反応の場合は触媒やその他の固体粒子を詰めて使用します。充填された反応器は、粒子を所定の位置に保持するための上部および下部の支持体を必要とする。上部パッキンには不活性物質が含まれていることが多く、予熱部として機能します。プレヒートは、右図のように内部の螺旋状の流路を使って、流入する試薬を進入時に加熱された壁に近づけることもできます。
