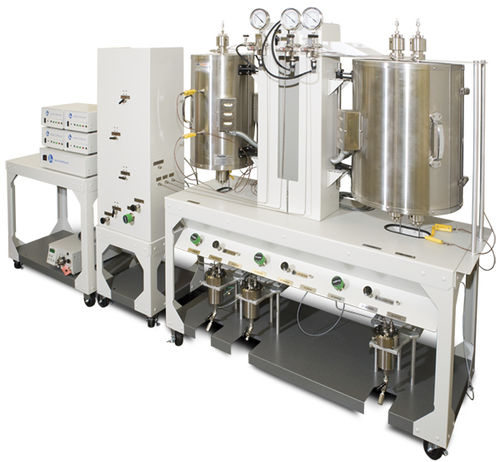

燃料ガス変換用反応器

プロセス触媒パラレル合成用

このシステムには3つの管状反応器が組み込まれており、必要に応じて厳密な並列運転や、1つの反応器からの生成物を直ちに2つ目の反応器に導くカスケード運転などの構成が可能です。このタイプのシステムは、フィッシャー・トロプシュプロセス、メタネーション反応、水蒸気改質などの類似のプロセスを含むがこれらに限定されない反応スキームをサポートすることができる。 フィッシャー・トロプシュ法は、一酸化炭素と水素を、石油製品の代わりとなる油や燃料に変換するプロセスである。この反応は、鉄やコバルトをベースとした触媒を使用し、エタノール、メタノール、合成ガスなどの石炭や木質系材料の部分酸化を燃料としている。この反応スキームは、経済的な再生可能輸送燃料を生産するための有望なルートを提供します。温度と酸素の含有量を注意深く制御することで、合成ガスから「グリーン・ディーゼル」まで幅広い製品が得られる。 このシステムの特徴の1つは、最大4種類の反応ガスを混合できるガス混合サブシステムであり、この混合された混合物を、専用のマスフローコントローラーを介して3つの反応器のそれぞれに制御して供給することができる。 各反応器の下流には、熱交換器／コンデンサー、気／液分離器（製品レシーバー）、全自動背圧調整器などがあります。このシステムには、高圧計量ポンプによる液体反応物の導入もサポートされています。このシステムは、汎用性の高い4871プロセスコントローラを追加することで完全に自動化されます。
