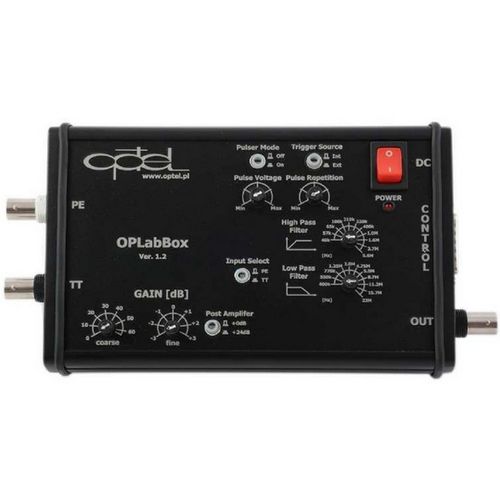

信号前置増幅器 OPLabBox 1.2.

超音波式電子式

OPLabBoxは、特に超音波測定に適しています。広帯域アンプとスイッチドバンドパスフィルタ、パルサーを内蔵しており、様々な超音波アプリケーションに適しています。この装置は、独立したスコープアダプターとして動作するように設計されていますが、他の信号処理装置への拡張ボックスとして使用することができます。当社の超音波検査装置（OPCARD、OPBOX）と組み合わせることで、ハードウェア、ソフトウェアともに充実した超音波システムを構築することができます。 仕様 電源 - 電源電圧：DC9～12V - 電力：最大3.5W サイズ（LxWxD）： 200x110x43 [mm] 7.9x4.3x1.7 [インチ］ アナログのパラメーター - 入力チャンネル：2（スイッチ）：送信＆受信、受信 - 入力範囲： 275mVpp - 入力インピーダンス50オーム - 帯域幅 [-3dB]：40kHz～22MHz - ハイパスフィルター[Hz]（切り替え式）：40k、57k、65k、100k、210k、320k、400k、1.0M、1.6M、3.7M、5.6M - ローパスフィルター［Hz］（切り替え式）：400k, 560k, 770k, 1.25M, 2.0M, 4.75M, 5.5M, 8.5M, 11M, 16M, 22M - 入力アンプ利得：0〜92dBフルレンジ：0～68dBフルレンジ +0または+24dBスイッチドポストアンプ。 - 出力レンジ 1.125Vpp - トリガー内部（レギュレーテッド）または外部（最大20 kHz) - パルサーステップパルサー、0V 360Vフルレギュレーション、<40nsエッジ立ち下がり時間
