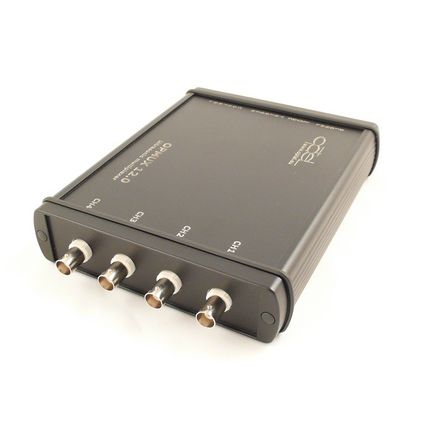

モジュール多重化装置 OPMUX v12.0

超音波検査システム用

OPMUXは、超音波測定だけでなく、多くのチャンネルを必要とする他の種類の測定にも特に適しています。測定カードOPCARDと超音波プローブと共に、完全な超音波検査装置として使用できます。 各チャンネルには別々のパルサーとレシーバーがあります。 MUXは、0.5MHz～25MHzの共振周波数および任意のインピーダンスのトランスデューサで動作することができます。 バージョンに応じて、MUXは4〜35チャンネルを持っています。各チャンネルは、 送信機および受信機として動作することができます。同時に動作できる送信機は1台だけです。 送信と受信は、異なるチャネル上で行うことができます-例えば、 我々は第1チャネルに接続されたトランスデューサによって送信し、我々は 第2のチャネルトランスデューサからの信号を受信します。 MUXには、アクティブチャンネルのプリセットシーケンス（すなわち、後続のトリガのための送信機と受信機のアドレスのシーケンス）を含むメモリが装備されています。 MUX には出力信号が 1 つあります。信号を記録する送信機は、内蔵マルチプレクサによって選択されます。次に、信号はフィルタ付きのアンプに供給されます。 デバイスは、シリアル・インターフェース（RS232標準）を介して設定されます。 このデバイスは、12V DCで給電されます。この装置には、送信機の回路にヒューズ、短絡、および熱保護が装備されています。 入力トリガは、TTLレベルとして非常に短いパルス（400ns以下）でも反応します。 MUXは、追加の入力および出力周辺機器を装備することができます： •アナログ入力0V-10V •アナログ出力0V-10V •外部負荷を制御するための4つのリレー •ボタン接続用の2つのデジタル入力。 技術データ: デバイスパラメータ 電源:12V DC; 2A
