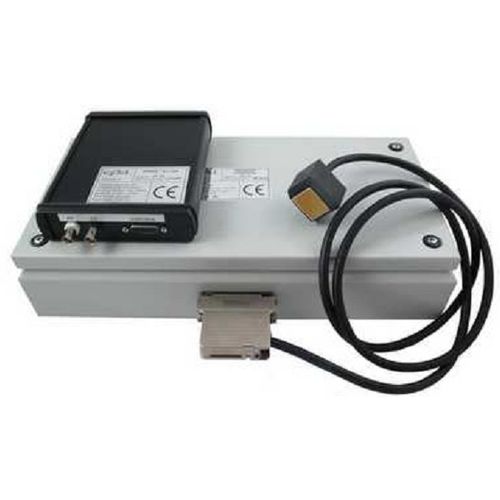

モジュール多重化装置 OPPA 32

マルチ変換器超音波検査システム用

OPPA32は、超音波測定だけでなく、多くのチャンネルを必要とする他の種類の測定にも特に適しています。カードOPCARD 2.0またはOPBOX 2.0および超音波プローブと共に、完全な超音波検査装置として使用できます。各チャンネルには別々のパルサーと レシーバーがあります。特定の機器は、フェーズドアレイモードで動作するようにします。 マルチプレクサとOPCARD 2.0-PCIバス超音波カード またはOPBOX 2.0-超音波検査ボックスは、完全な超音波検査装置になります。マルチプレクサは32個の超音波探触子で動作するため、32個の独立した送受信チャンネルを持っています。各チャンネルには個別のディレイラインが装備されており、チャンネル上のパルス送信機が他のチャンネルに対して時間的にシフトするようにプログラムすることができます。 特徴： -32の独立した送信-受信チャンネル; すべてのチャンネルは、ビーム形成のために一度に使用することができます; -USBまたはRS232制御インターフェース -BNCトリガ入力 -BNC信号出力 -12V/2A電源 OPCARD 2.0またはOPBOX 2.0と付属ソフトウェアパッケージ： -多くのフェーズドアレイ測定方法 -さまざまな画像処理： -従来のフェーズドアレイ処理、 -SAFT、 -CUDA。 技術データ: チャンネル:32 内部ゲイン:13dB パルス電圧:オフ (0V) ～360V (正パルス、短絡ステップパルサー) 充電時間:3us 帯域幅:0.5 MHz-20 MHz (-3dB) 落下時間:<=20 ns パルス持続時間:短絡、最大帯域幅:約50MHz タイムシフトチャネル0.25nsの分解能を備えたトリガレンジ0-3888.75Us
