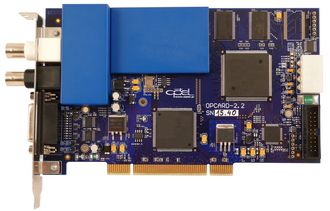

パルスエコ超音波式CND検査装置 OPCARD 2.2

湿式溶接断層撮影用

OPCARD 2.2は完全な超音波検査装置であり、すべての超音波測定に適しており、多くの追加のデジタル入出力と内部プロセッサにより、より複雑なデバイスのコントローラとして使用できます。 このカードは、マルチプレクサやスキャナなどのデバイスと連携して動作します。 Opcard 2.2は、シーケンスモードで動作することができます。最大1024セットの設定を保存する可能性があります。したがって、次のデータ収集のたびにパラメータを非常に高速に切り替えることができます。このシステムは、内部メモリ内の多くの買収をバッファリングし、アプリケーションの制御にデータのパケット全体を転送することができます。このようにして、デバイスからのデータ読み取りの高いスループットが得られる。 カードは、実装された1つのチャネルパルサーと受信機を有し、1つまたは2つのトランスデューサ（1つは送信され、もう1つは受信する）で使用することができます。 特徴 -低ノイズ・プリアンプ（0.74nV/√（Hz）） -最大+89dBの高ゲイン -切り替え可能なアナログ・フィルタ -高速TGC（時間ゲイン補償）をサポート -2つのアナログ信号入力 PEおよびTT -入力減衰器（-20dB） -入力インピーダンス 50オーム、10pF -10ビットA/Dコンバータ -100MHzサンプリング周波数、8ビットサンプル -最大512k x 16ビットサンプルメモリ -最大65535サンプル期間の遅延設定 -各種トリガモード -データ転送速度-最大132MB/秒 -追加機能ドーターボード用拡張コネクタ -インターフェース（RS232、RS485、SPI、I2C） -標準PCIショートカード（174.63mm x 106.68mm） -BNCまたはLemoアナログコネクタ -I/Oおよび電力線用DB15コネクタ -重量：175g
