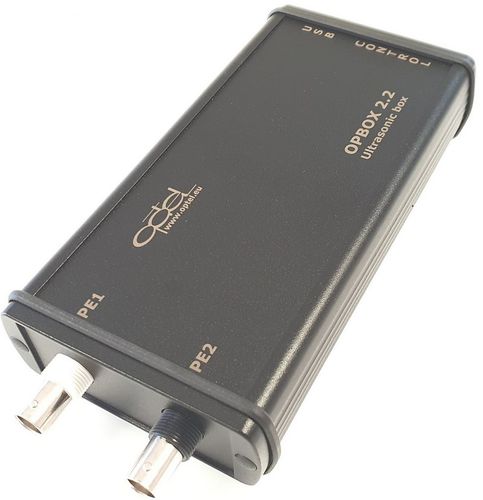

パルスエコ超音波式CND検査装置 OPBOX ver 2.2

湿式溶接断層撮影用

OPBOX 2.2는 다양한 초음파 측정에 적합한 2 채널 초음파 검사 장치이며 추가 디지털 입력 / 출력을 통해보다 복잡한 시스템의 컨트롤러로도 사용할 수 있습니다. 이 장치에는 두 개의 고전압 펄서와 전환 가능한 수신기가있어 두 출력에서 ​​펄스 에코 작동과 T-R 방향 (PE1-> PE2 또는 PE2-> PE1) 모두에서 전송을 통한 작동을 허용합니다. Opbox 2.2는 멀티플렉서 또는 스캐너와 같은 장치와 함께 작동 할 수도 있습니다. FIFO 스토리지는 내부 메모리에 많은 수집을 버퍼링하고 전체 데이터 패킷을 제어 애플리케이션으로 전달할 수 있습니다. 이러한 방식으로 장치에서 읽는 데이터의 높은 처리량을 얻을 수 있습니다. 풍모 -저잡음 프리 앰프 (0.74nV / √ (Hz))-최대 + 89dB의 높은 이득-전환 가능한 아날로그 필터 -빠른 TGC (시간 이득 보상) 지원-온보드 2 채널 HV 펄서 (최대 460V) 정의 된 게이트에서 측정 :-3 개의 피크 검출기; 3 레벨 비교기 신호 감지 : 레벨, 상승, 하강, 전환. 표준 버전의 소프트웨어 (Microsoft 하드웨어 인증 보고서가 승인 된 최대 10 x64의 모든 Microsoft Windows 용) 및 특수 요구 사항 : LabView, MATLAB x64, dll, Python 및 Linux 용 C ++ 래퍼에 대한 예제를 즉시 사용할 수있는 SDK를 제공합니다. , USB 도구에서 직접 장치를 제어하는 ​​방법에 대한 낮은 수준의 설명도 있습니다.
