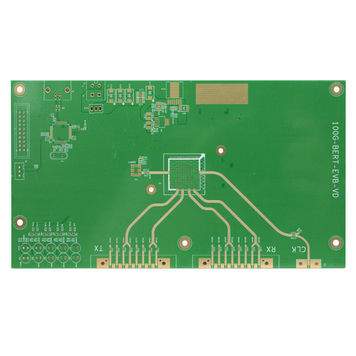

5Gアンテナ用プリント基板
4層

5Gアンテナ用プリント基板
5Gアンテナ用プリント基板
5Gアンテナ用プリント基板
お気に入りに追加する
商品比較に追加する


特徴

応用
5Gアンテナ用
レイヤーの数
4層

詳細

5G 信号テスト PCB 板は、このタイプのサーキット ボード混合された圧力によって作り出される RO4350B+TU768 材料から、機械訓練成っています、表面の液浸の金および他のプロセスは、最も小さい開口 0.2mm の最低トラック/間隔 100/100um に達することができます。PCB回路基板は、5G信号テストの分野で広く使用されています。 材料 RO4350B+TU768 厚さ 1.6mm 最小穴サイズ 0.2mm 最小トラック/間隔 100/100um 最小板厚と穴の比率 / 表面仕上げ 無電解金(ENIG)0.05um

---
