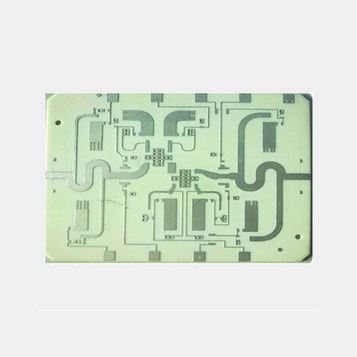

高周波プリント基板

1層

1.64層までの加工技術、最小トレースとスペースは2.5/2.5mil、板厚と穴径の最高比率は16:1。 2.長短金指加工技術と高密度トレースの精密制御により、光電通信製品の設計要求を満たす。 3.高精度バックドリル技術により、ビアの等価直列インダクタンスを低減し、製品の信号伝送の完全性要件を満たす； 4.先進的な金属ベース・極厚銅製造プロセスにより、パワー製品の高熱放散要件を満たす。 5.高精度の機械的およびレーザー深さ制御技術により、多レベルの段差溝製品の構造を実現し、さまざまなレベルの組立要件を満たします。 6.成熟した混合圧力工程は、FR-4と高周波材料の混合を実現し、製品の高周波性能を達成することを前提に、顧客の材料コストを節約する。 7.先進的なアンチCAFプロセス技術は、PCB製品の信頼性と寿命を大幅に向上させます。 8.先進的な埋設コンデンサーと埋設抵抗器技術は、PCB製品の性能を大幅に向上させます。 9.高度な内層露出技術は、高周波回路の情報伝送要件を満たしています。 高度な処理とテスト機器 1.イスラエルから輸入したオルボテックAOI(自動光学検査)装置で高精度回路を検出。 2.米国から輸入した高精度インピーダンステスターは、インピーダンステストの要件を満たしています。
