計算ソフトウェア SCORG™

CAOデザイン分析

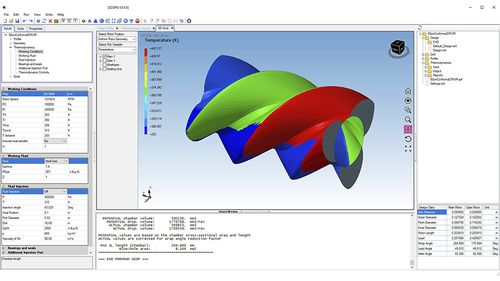

業界をリードする解析ソフトウェアSCORGTMでスクリューマシンを設計、解析、最適化。 設計 ロータープロファイル設計 点座標ファイルからのロータープロファイルのインポートと操作、SCORGでプロファイル生成またはCADから抽出されたローター形状のスキャン。 形状解析 作動チャンバー容積、入口、出口、その他のポートの面積、作動チャンバーと隣接チャンバー間のリーク面積の計算とグラフ表示。 3Dグリッド生成 市販のCFDソルバーに供給される、移動するローター領域と静止した入口・出口領域の数値計算グリッドの計算。 解析 マルチチャンバー熱力学 マルチドメインチャンバーモデルを使用した流れの特徴の幾何学的解析と予備的性能解析。熱力学結果は、CFD、有限要素法（FEM）による構造解析、または流体固体相互作用（FSI）の初期条件または境界条件として使用できます。 CFD性能計算 Simerics MP+、ANSYS CFX、ANSYS FORTE、ANSYS FLUENT、STAR-CCM+などの商用CFDコードや、OpenFOAMなどのオープンCFDコードを使用して、正確なCFD性能を予測できます。 最適化 システム解析 GT-Suiteシステムモデルは、GT-Suite熱力学ソルバーとのダイレクトカップリングを使用して、設計の最適化に使用できます。 すべてのSCORGパラメータを最適化アルゴリズムに渡して解析することができます。 最適化されたローター、ハウジング、およびポートCADは、STEP、IGES、またはSTLとしてエクスポートできます。 CFD解析 ローターとポートの形状は、CFD解析を使用して最適化できます。
