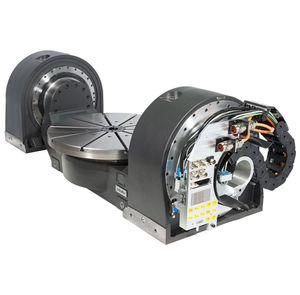

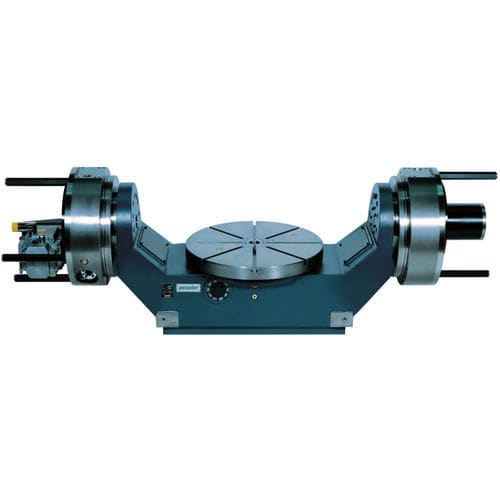

モーター駆動円テーブル ZAS series

傾斜複合工作機械用CNC

ZASはウォームギア駆動の回転旋回軸で、テーブル軸と回転軸の両方を精密かつ柔軟に制御できます。マルチスピンドルテーブル軸が必要な場合、お客様のご要望にお応えするために、異なるスピンドル距離も提供しています。 当社の専門家が、お客様独自の設置スペースのご要望にお応えします。ZASシリーズの詳細と、弊社の高効率インデックスユニットを使用した工作機械の最適化方法については、弊社までお問い合わせください。 - ゼロ点クランプシステム付きC軸パレットインターフェース - C軸パレットインターフェース DIN 55201 - 固定ハウジング付きユニット - 可動式リニアハウジング付きユニット - カウンターベアリングなし、オーバーハング - 丸型ハウジング、機械壁面にカートリッジ内蔵 ペイズラーでは、オットが開発した3ピースウォームギアを使用しています。これらの歯車は、ウォームホイールとシャンクウォームと中空ウォームの2ピースウォームで構成されています。組み立ての際には、バックラッシュがないようにギアを調整します。ウォームの寿命が尽きるまでの再調整は、市販の取り付け工具で簡単に行えます。設計上の利点は、コンパクトなギア比、高い機械精度、優れた制御品質です。熱によりデューティーサイクルが制限されます。
