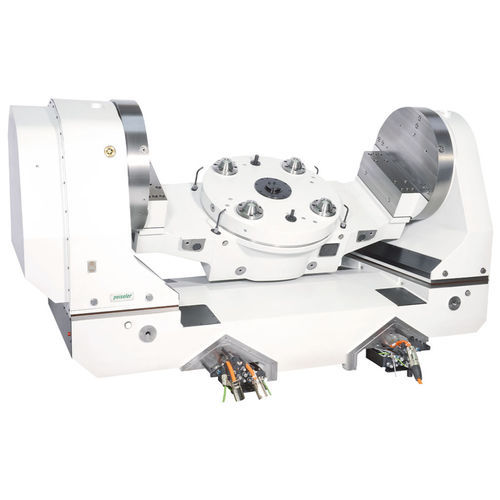

モーター駆動円テーブル ZASR Series

横型縦型工作機械用

当社の精密なZASRシリーズには、約1500kgからの可搬重量に対応するプリロードダブルピニオン付き回転旋回軸があります。これらの2軸スイベルユニットは、平歯車または傘歯車セットによって駆動され、スピンドルの配置と利用可能な設置スペースによって選択されます。 また、ギアは互いに電気的にクランプされているため、運転中にバックラッシュが発生しません。このため、特に反転軸の使用に適しています。テーブル軸には、ダイレクトドライブまたはウォームドライブが使用されます。 - ゼロ点クランプシステム付きC軸パレットインターフェース - C軸パレットインターフェース DIN 55201 - 固定ハウジング付きユニット - 可動リニアハウジング付きユニット - カウンターベアリングなし、オーバーハング - 丸型ハウジング、機械壁面にカートリッジ内蔵 ペイズラーは、平歯車または傘歯車のプリロードギアセット付きサブ装置を提供しています。利用可能なスペースによって設計が決定され、通常は2つの選択肢のうちの1つの多段ソリューションとなります。ウォームギアに比べ、ギアドライブは多段設計のためより複雑です。バックラッシュの排除は、2つのドライブトレインを機械的または電子的にテンションをかけることによって達成されます。高いトルク、速度、デューティサイクルが有利です。ギアドライブはその特性から、ウォームギアとダイレクトドライブに分類されます。
