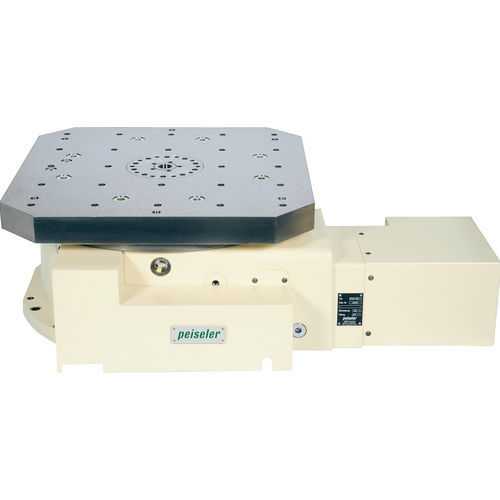

油圧式回転インデックステーブル ATHN Series
縦型工作機械用大型

油圧式回転インデックステーブル
油圧式回転インデックステーブル
油圧式回転インデックステーブル
油圧式回転インデックステーブル
油圧式回転インデックステーブル
油圧式回転インデックステーブル
油圧式回転インデックステーブル
お気に入りに追加する
商品比較に追加する


特徴

作動
油圧式
形状
縦型
応用
工作機械用
その他の特徴
モーター式, 正面歯車, 大型
直径

最少: 590 mm
(23 in)

最大: 1,600 mm
(63 in)

重量

最少: 1,500 kg
(3,306.93 lb)

最大: 13,000 kg
(28,660.09 lb)

詳細

ATHNシリーズでは、精密で焼入れされた3ピースセットから成る、ノンリフティングハースカップリング付きロータリーインデキシングテーブルを採用しています。この駆動系は割り出し式で、大型の回転テーブルには最大720歯を使用し、最大ピッチは0.5度です。 当社のATHNロータリーテーブルにはスラストベアリングが装備されており、ロックが解除されてもフェースプレートが定位置に維持されます。これにより、大型工作機械やロータリートランスファーマシンにおいて、ワークの負荷が高い場合でも、特に穏やかな操作が保証されます。 - ゼロ点クランプシステム付きパレット受けとしてのロータリーテーブル - DIN 55201に準拠したパレットレシーバーとしてのロータリーテーブル - アタッチメントテーブル - ビルトインテーブル - スライドテーブル - 一体型リニアX軸 Peiselerは、インデックス加工用のリフティング/ノンリフティングハースカップリングを設計・製造しています。この技術ではNC操作は不可能です。ハースカップリングは非常に大きな荷重、特に接線モーメントを伝達します。これらのカップリングは、非常に高い位置決め再現性を持っています。ノン・リフティング・バリアントでは、回転テーブルは軸方向に固定されたベアリングで設計されています。この特別な設計により、フェースプレートはすべての移動シーケンスにおいて軸方向の位置を維持します。リフティングハースカップリングを使用した設計では、回転時にフェースプレートが数ミリ持ち上がります。

---

カタログ
