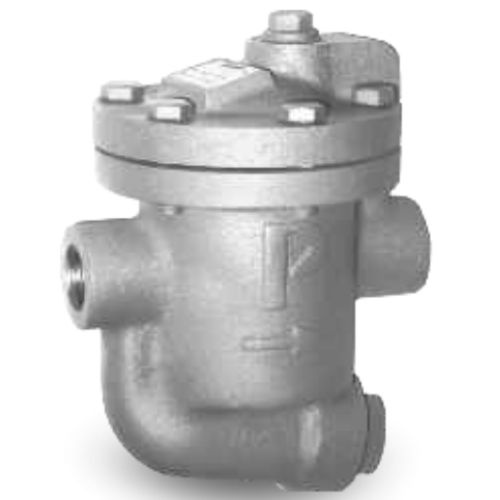

復水パージシステム PT23

自動フロート式

逆バケット式スチームトラップは、浮力の原理を利用したものです。その名の通り、逆さバケツの上に空気抜き用の小さな穴が開いており、バケツはレバーでバルブに接続されている仕組みになっています。 初期位置では倒立したバケツは最下流の位置にあり、ドレンがスチームトラップに入ると、バケツの底を流れてボディを満たし、出口から流れます。 スチームがトラップに入ると、バケツの中でキャッチされ、バケツに浮力が生じます。バケツは浮き上がり、弁を閉じます。 蒸気が凝縮してバケツの浮力が減少するまでトラップは閉じたままとなり、バケツは沈み、バルブを引き離し、ドレンは排出口より排出されます。 特長 蒸気温度で断続的にドレンを排出します。 ペナント社の逆バケット式スチームトラップは、高圧、過熱蒸気に耐えられるように設計されています。 背圧に対しても良好に作動します。 凍結による破損に強い ウォーターハンマーに耐えることができます。 バルブとバルブシートは特殊な高周波焼入れにより硬化しており、長時間の連続運転に耐えることができます。 制限事項 常に水密性を確保する必要があります。 ドレンが発生すると排出できない。上流側には常にドレンが溜まっている。 バケットベントを塞ぐと、トラップがロックされます。 トラップはバケットを垂直にして設置し、自由に作動できるようにする必要があります。 トラップは、排水する機器の下に設置する必要があり、そうでない場合は、トラップの動作に影響を与えるプライムが失われる可能性があります。 急激な減圧や過熱蒸気の発生は、水頭部を損傷することがあります。
