デジタルデータ収集器

圧力ディスプレイデータ取り込み用

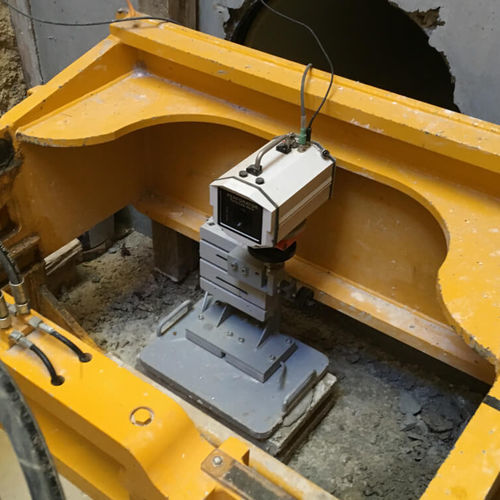

PERFORCAM光学式電子ナビゲーションシステムは、土砂除去を伴う、または伴わないパイロットチューブジャッキング（RS-HVパイプコントロール）に使用されます。このシステムは、光学照準装置PERFORLUX、GPS受信機付きデジタルカメラユニットPERFORCAM、データロガー付きTFTモニター、測長ユニットで構成されています。最新バージョンのPERFORCAM AIは、自動化されたプロセス、デジタル記録、パイロットチューブのジャッキングナビゲーションのための人工知能を提供します。まず、カメラユニットとオーガードリリングリグの方向と傾きが必要に応じて調整されます。これは、管制御システムの制御ヘッドまたは初期オーガーに挿入されたターゲット光学系を介して制御され、カメラによって光学的に検出され、モニターに表示されます。制御移動や位置変更は、コントロールヘッド上の制御ベベルを介してパイロットボアで行われ、パイプ制御システムでは、カッティングリングとも呼ばれるフロントパイプのたわみによって行われます。データロガーに保存される制御データには、関連するすべての掘削パラメータが含まれ、継続的に記録されます。 PERFORDAT測定・データ記録ユニットは、敷設中のパイプラインに加えられたジャッキング長さと力を記録し、記録するために使用されます。パイプライン敷設プロセス中のすべての関連ジャッキングデータは、リアルタイムで表示・保存されます。内部ディスプレイは、WiFi経由でスマートフォンやデスクトップ機器にミラーリングできます。プレス力は、機械のプレスシリンダーに接続された圧力トランスミッターによって決定されます。パイプ敷設中の長さ測定
