ダイヤフラム式ポンプ

石油用炭化水素用オイル

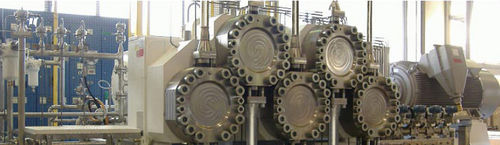

プロセスダイアフラム三連ポンプは、中間流体を介して作動するダイアフラムによって処理液を扱う固定ストローク往復動プランジャーポンプの概念である。 プランジャーの往復運動により、ポンプ室内のオイルが変位し、ポンプ前端にあるダイアフラムが移動します。ダイヤフラムが交互に曲がることで処理液を吸引・吐出するので、処理液がポンプの他の部分や大気と接触することがありません。 プロセスダイアフラムポンプはTITANOとPTO/PQO/PSO往復動プランジャーポンプのシリーズで、油圧作動のダイアフラムで標準のパワーエンドとリキッドエンドを使用します。 このポンプは危険な液体を扱う場合、厳しい環境規制をクリアしなければならない場合、プランジャーによる漏れのないソリューションがプロジェクト内で認められない場合などに使用されるソリューションです。 クランク機構 API 674 Titano と PTO/PQO/PSO 往復動プランジャーポンプに広く使われているものと同じです。 リキッドエンド 油圧作動式ダブルダイヤフラムを採用し、中間安全室を設けた設計です。 液端の設計に採用された主な解決策は以下の通りです。 特許取得済みのDELTAジオメトリーにより、リキッドエンドの設計が可能です。 ポンプ全体の寸法と重量を最小化 厳しい荷重下でも変形が極めて少ない、液端の高い剛性 クリアランス容積を減らし、高い容積効率を実現。 プランジャシールにオイルを注入する必要がないため、ダイヤフラムを作動させるために必要なオイルの量を削減。
