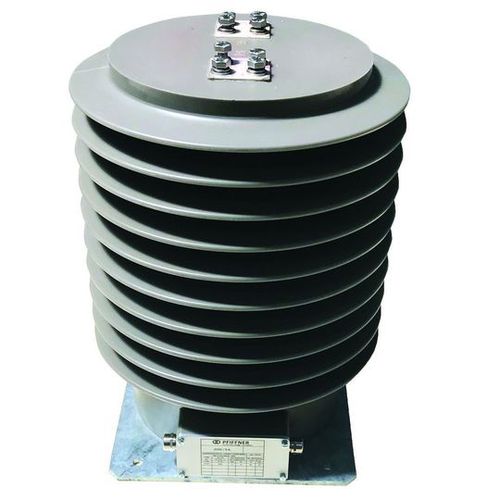

変流器 AC1 series

注型樹脂中電圧IEC

サポート型変流器AC1は、3.6～36kVのMV屋外開閉器で使用されます。この変流器は、大電流を電気メータ、測定装置、保護装置用の標準化された値に変換します。 支持型変流器は、屋外中電圧セルへの取り付け用に設計されています。鉄心の磁気特性は、特殊なパッドとエポキシ樹脂のポッティングによって確保されています。この構造により、クラス精度は数十年にわたり一定です。IEC 61869-1に準拠した部分放電制限に適合しているため、安全な動作が保証されます。一次および二次接続は真鍮製です。二次側端子の保護カバーはアルミニウム製で、IP65の要件を満たしています。取付位置は自由に選択できます。変流器は、一般的な国内および国際規格に従って設計されています。お客様のご要求に応じた仕様も可能です。
