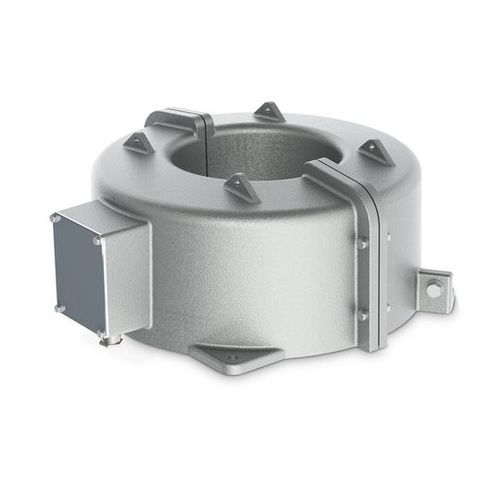

変流器 JK-G

モールド保護用閉鎖

JK-G/JKS-G型ケーブル変流器は、中・高圧システムの屋外用途に使用されます。この変流器は高圧または高圧ケーブルの上に取り付けられ、最大3000 Aの電流をメーター、測定、保護タスク用の標準値に変換します。 ケーブルは、この変流器タイプの高電圧に対する絶縁を提供し、また変流器の一次巻線を表します。変流器本体は、ケーブル上のフレームまたはクロスメンバー上に設置されます。アクティブパーツはポリウレタン樹脂で鋳造され、アルミニウムのハウジングで保護されている。分割コア変流器は、側面にあるM8ネジで開閉します。二次側端子は端子箱の中でM6鋳造ソケットに接続されます。二次側回路への接続は、適切なサイズのケーブルラグで実現できます。JK-G型 JK-G型変流器は単一ユニットです。タイプにより最大4芯まで可能です。保護等級はIP65です。設置に関しては、屋外での信頼性を考慮し、+/-60°の偏差を持つ垂直設置のみとなります。JKS-G型 JKS-G型変流器は分割コアです。最大2つのコアが可能で、変換器とクラスによって異なります。保護等級はIP53です。設置に関しては、屋外での信頼性を考慮し、+/-30°の偏差で垂直設置のみ可能です。 特徴 - 保護等級IP 65（IP 53）まで可能 - 変圧比とクラスにより、最大4（2）個の変流器コアに対応 - 4種類の変圧器穴径：85 mm、115 mm、145 mm、225 mm
