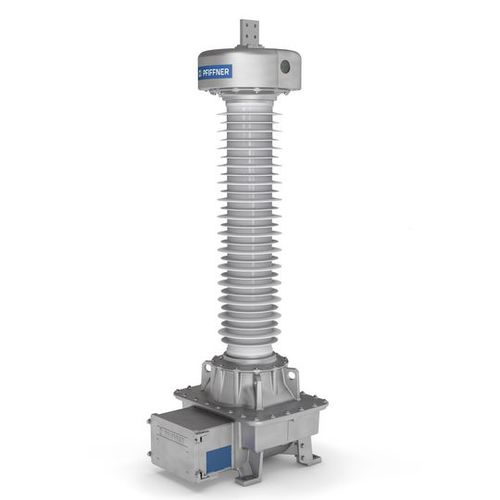

配電変圧器 EOF series

油入誘起電圧IEC

油紙絶縁誘導変圧器EOF型は、24～245kVの高圧ネットワークで使用されます。高電圧をメータ、測定装置、保護装置用の標準値に変換します。 電圧トランスのアクティブ部分はフットハウジング内にあります。高電圧の絶縁はオイルペーパー技術で行われます。そのため、高品質のPCBフリー鉱油が使用されています。ファイングレードブッシングは絶縁体の内側にあります。 膨張システムは、電圧トランスのヘッドに配置されています。このユニットは、温度変化の際にオイルの体積補正の役割を果たします。24～72 kVの電圧変圧器には、フッ素エラストマー（VITON®）製の柔軟性が高く耐熱性の高い膜が使用されます。72 kVを超える電圧変圧器には、ステンレス製の膨張セルが使用されています。オイルレベルは、ベローズカバーの窓にある機械式システムで表示されます。 すべての金属ハウジングとフランジは特殊アルミニウム合金製です。これらの部品は、ご要望に応じてカラーコーティングが可能です。 すべての電圧変圧器には、高品質の磁器または高品質のシリコン複合絶縁体が使用されています。規格に規定された汚染等級に応じて、さまざまな沿面距離をご用意しています。 気密封止ハウジングは、オイルペーパー絶縁体を大気の影響から保護します。 余裕のある大きさの端子ボックスには、横に開くことができるカバーが付いています。これにより、二次ケーブルを簡単に接続できます。端子ボックスには、デフォルトで穴のないフランジが付いています。ご要望に応じて、ケーブルグランド、回路図、個別の安全説明書をプレインストールできます。
