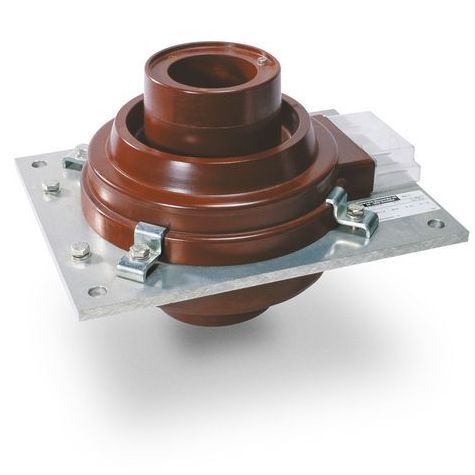

変流器 AKQ series

注型樹脂高圧電流保護用

高電流変圧器タイプAKQは、非絶縁一次導体のバスバーシステムで使用され、長期間の使用に耐えるように設計されています。 AKQ型変流器は、通常、開放型バスバーシステムで使用されます。最大15,000Aの大電流をメーター、計測機器、保護装置用の標準化された等価値に変換します。 AKQ型変流器は、7.2kV、12kV、17.5kV、24kV、36kVの5種類の電圧レベルに対応しています。各電圧レベルで6種類の穴径、すなわち6種類の構造が可能です。アクティブ・パーツはエポキシ樹脂で鋳造されます。要件に応じて、最大5つの相互に電気的に絶縁されたコアを変流器のエポキシ樹脂ケーシング内に取り付け、保護や測定作業に使用することができます。母線電圧からの絶縁は、変流器のエポキシ樹脂の中で行われます。このため、この変流器タイプは、該当する電圧レベルの絶縁条件（BILまたはTE定格）をすべて満たしています。穴の内側には導電性コーティングが施され、一次母線電位に接続する必要があり、絶縁強度と部分放電条件に関する厳しい要件を確実に満たします。システムに取り付けるために、適切な取り付け穴のある取り付け板が用意されています。AKQ変流器を特注の取り付けプレートや壁開口部に設置する場合、このタイプはプレートなしのクランプのみの供給も可能です。
