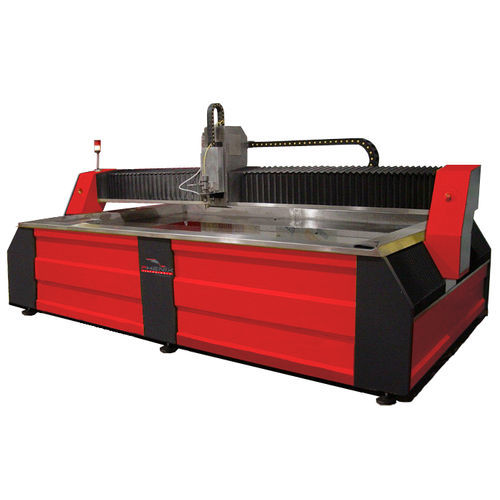

ウォータージェット切断機 FLASH Jet金属用板金用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ウォータージェット
- 切断材料
- 金属用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 金属製作用
- 構成
- ガントリータイプ
- その他の特徴
- 精密, 直線型, ラックアンドピニオン
- X軸移動距離
最大: 4,005 mm
(157.68 in)最少: 1,005 mm
(39.57 in)- Y軸移動距離
最大: 6,005 mm
(236.42 in)最少: 1,005 mm
(39.57 in)- Z軸移動距離
210 mm, 310 mm
(8 in, 12 in)- 切断速度
最大: 50,000 mm/min
(32.808 in/s)最少: 40,000 mm/min
(26.247 in/s)- 繰り返し切断精度
0.1 mm
(0.0039 in)
詳細
FLASH JET ウォータージェットカッティングセンターは、主に純水のアプリケーションに特化していますが、ハイドロ・アブレイシブの「プロセス」を使用することも可能です。サーボモーターを搭載しており、高速移動（40～50m/分）、1～5個のカッティングヘッドを使用できます。中型から大型のシリーズに最適で、歪みのない頑丈な製造工程により、品質と長寿命を兼ね備えています。ウォータージェット切断機は、研磨剤を含む過酷な環境によるテーブルの摩耗を最小限に抑えるように設計されています。
FLASH JETの切断テーブルは、厚みのある溶接フレームと機械加工されたガイドベアリングで構成されています（DUAL GENTRYモデル - XまたはYの2軸）。
全軸にプリズムリニアレールとラック＆ピニオンを装備し、安川電機のインクリメンタルエンコーダ付きブラシレスモータ4台でモーター駆動します。軸はベローズで保護されており、研磨剤の飛散を防ぐことができます。
精密減速機 - 大きな移動速度
質的な部品と材料の選択（ガイド、ボールねじシャフト、ナット、センサー、ケーブル、機械部品、電気部品など） - CE 規格準拠
1～5ヘッドまで、手動または電動で間隔を調整可能
最高速度 X および Y:40～50 m/分
最大速度Z：40～50m/分
最大切削速度：40～50m/分
精度+/- 0.1mm単位
---
