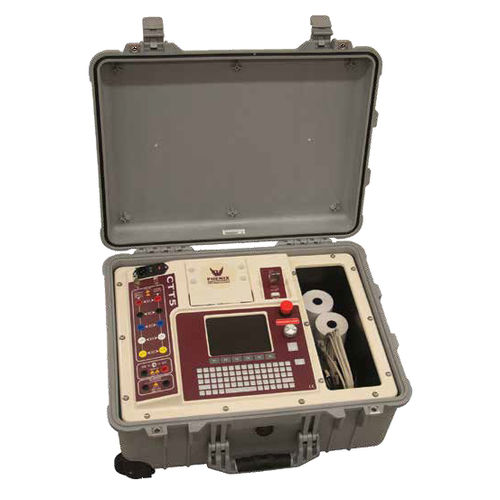

携帯型絶縁抵抗計 CCT-5

CTT-5は、電流変圧器のセカンダリX 端子に電圧が印加される、ANSI/IEEE C57.13.1およびIEC 60044-1 規格に準拠した電圧法を用いて、電流トランス比、位相シフト、極性、励起、飽和、巻線抵抗、絶縁抵抗をテストします。 を使用します。 CTT-5 の負荷テストでは、2 次ループに電流を注入して、電流回路の完全性を検証し、そのインピーダンスとVAを決定します。 この情報は、あらゆる状況下でCTが確実に実行されるよう保証するために必要です。 設計機能 • 高解像度カラーディスプレイにより、オペレータは 再現可能なテスト計画を作成して保存できます • すべてのテストは オペレータの介入なしで自動順序で実行されます • 最も厳しいフィールド 試験環境に対応する堅牢な設計 • 大規模な内部 メモリ（ それぞれが最大 10 個の励起曲線と 140 個のテストプランファイルを 格納できる200 個のテストファイル）• CT 銘板と装置の詳細はすべて テスト結果ファイルに保存 • 内蔵サーマルプリンタ • 現場で簡単にデータを入力できるフルQWERTYキーボード • 2000VAC 飽和試験電圧 膝点 電圧マーカー（ANSI 10/50、IEC 60044、IEEE 30 およびIEEE 45） • 高速フルテスト動作。 手動モードは、 トラブルシューティング、特別な診断 テストに使用できます。 • 負荷モードにより、 CTに接続された二次回路の解析が可能 • 試験計画の容易なセットアップが機器に作成 • 便利な統合テストリード収納コンパートメント • 試験報告書の自動作成 • 絶縁 抵抗のためのユーザー選択可能な時間持続時間 テスト（10 ～ 60 秒） • 自動消磁シーケンス
