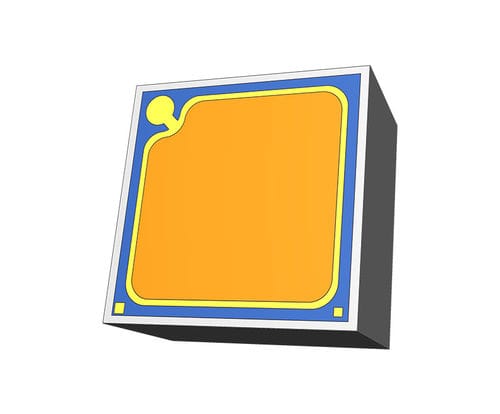

フォトダイオードマイクロチップ S570

InGaAsInP

近接光センサーはInGaAs/InP上面照射型フォトダイオードチップ、平面構造、アノードが前面、カソードが背面、正方形のアクティブエリアサイズは570um*570um、高ESD、低暗電流などの特性を持ち、1300nm~1550nmの波長範囲で高い応答性を持つ。300nm~750nmの波長範囲における応答は非常に小さく、OLEDスクリーンの光受信の問題を解決する。 1.高い静電放電設計。 2.陽極を上部に、陰極を背面に配置。 3.低暗電流。 4.優れた応答性と高ゲイン。 5.570μm×570μm角のアクティブエリア 6.優れた信頼性：すべてのチップはTelcordia -GR-468-COREで規定された認定要件に合格しています。 アプリケーション 1.環境光センシング 2.携帯電話のタッチスクリーン無効化
