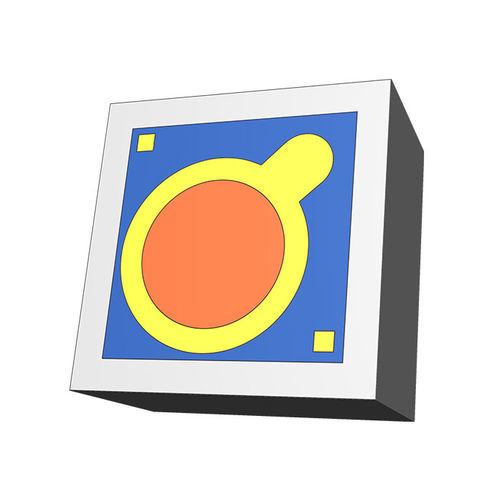

フォトダイオードマイクロチップ XSJ-10-M-200-01

InGaAsInP

この上面入射型InGaAs/InPモニターPINフォトダイオードチップは、上面がアノード、下面がカソードの平面構造で、大面積のアクティブエリアを有しています。アクティブエリアはΦ200μmで、980nmから1620nmの波長領域で高い応答性を示します。各種LDのバックファセットから出力される光パワーのモニタリングに応用できる。 1.n+ InP基板上のプレーナー構造で、トップアノードコンタクトを有する。 2.Φ200μmのアクティブエリア。 3.高い責任。 4.低暗電流。 5.低動作バイアス電圧。 6. -40℃～85℃の動作範囲 7.優れた信頼性：すべてのチップはTelcordia -GR-468-COREで規定された認定要件に合格しています。 8.100%の試験と検査 9.チップ寸法のカスタマイズが可能です。 アプリケーション 1.バックファセットレーザーパワーモニタリング
