デジタルマイクロチップ XSJ-10-M-100-EI
フォトダイオードInGaAsInP

デジタルマイクロチップ
デジタルマイクロチップ
お気に入りに追加する
商品比較に追加する


特徴

特性
デジタル, フォトダイオード, InP, InGaAs

詳細

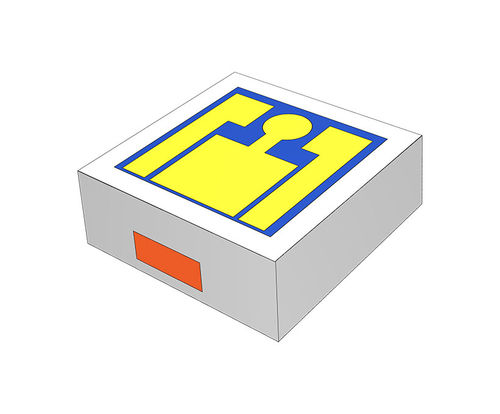

エッジ型InGaAs/InPモニターPINフォトダイオードチップは、アクティブエリアが広く、アノードとダブルカソードを上面に持つ平面構造です。エッジ検出可能エリアサイズは100μmX80μmで、980nmから1620nmの波長領域で高い応答性を示します。各種LD、FTTHデジタル光通信、光インターコネクションのバックファセットからの光出力モニタリングに適用されます。 1.上部にNPNボンドパッドを装備。 2.エッジ検出可能エリア:100μmX80μm。 3.高い責任。 4.低い暗電流。 5.低動作バイアス電圧。 6. -40℃~85℃の動作範囲 7.優れた信頼性:すべてのチップはTelcordia -GR-468-COREで規定された認定要件に合格しています。 8.100%の試験と検査 9.非密封パッケージを満足させる。 アプリケーション 1.バックファセットレーザーパワーモニター 2.FTTHデジタル光通信 3.光相互接続

---

カタログ

この商品のカタログはありません。

PHOGRAIN TECHNOLOGY(SHENZHEN) CO., LTD.の全カタログを見る

PHOGRAIN TECHNOLOGY(SHENZHEN) CO., LTD.のその他の関連商品

Data Center Applications
