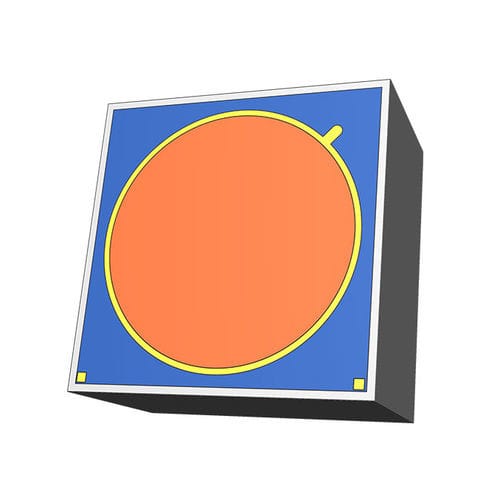

フォトダイオードマイクロチップ XSJ-10-M-2000

InGaAsInP

この上面入射型InGaAs/InPモニターPINフォトダイオードチップは、上面がアノード、背面がカソードの平面構造で、大面積のアクティブエリアを有しています。アクティブエリアはΦ2000μmで、980nmから1620nmの波長領域で高い応答性を示します。各種LDのバックファセットから出力される光パワーのモニタリングに応用可能。 1.n+ InP基板上のプレーナー構造で、トップアノードコンタクトを有する。 2.Φ2000μmのアクティブエリア。 3.高い責任。 4.低い暗電流。 5.低動作バイアス電圧。 6. -40℃～85℃の動作範囲 7.優れた信頼性：すべてのチップは、Telcordia -GR-468-COREで規定された認定要件に合格しています。 8.100%の試験と検査。 9.カスタマイズされたチップ寸法は利用可能です。 アプリケーション 1.バックファセットレーザーパワーモニタリング
