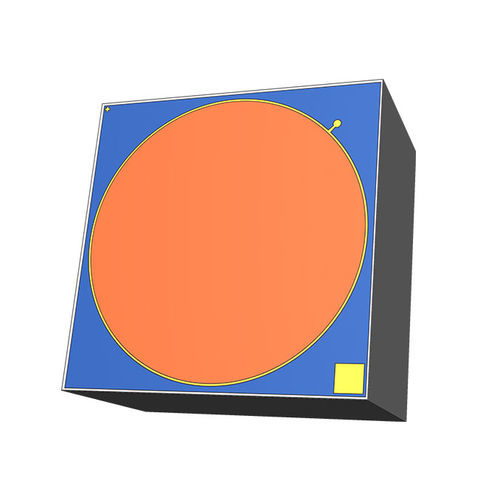

フォトダイオードマイクロチップ XSJ-10-M-5000

InGaAsInP

この上面入射型InGaAs/InPモニターPINフォトダイオードチップは、上面がアノード、背面がカソードの平面構造で、大面積のアクティブエリアを有しています。アクティブエリアはΦ5000μmで、980nmから1620nmの波長領域で高い応答性を示します。各種LDのバックファセットから出力される光パワーのモニタリングに応用できる。 1.n+ InP基板上のプレーナー構造で、トップアノードコンタクトを有する。 2.Φ5000μmのアクティブエリア。 3.高信頼性、低暗電流。 4.低動作バイアス電圧。 5. -40℃〜85℃の動作範囲 6.優れた信頼性：すべてのチップはTelcordia -GR-468-COREで規定された認定要件に合格しています。 7.100%の試験と検査 8.チップ寸法のカスタマイズが可能です。 アプリケーション 1.産業用自動制御 2.科学分析と実験 3.空間光検出装置 4.光パワーメーター 5.応答スペクトル検査
