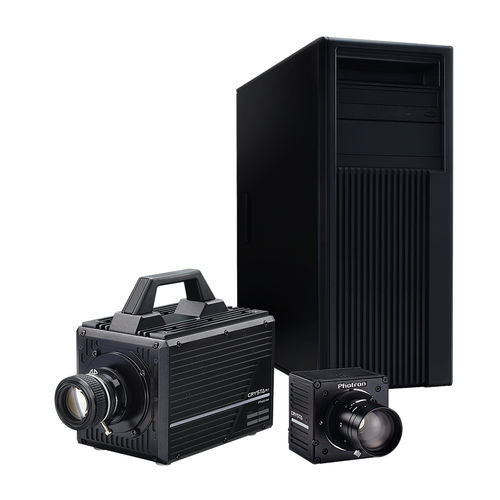

極性カメラ CRYSTA

顕微鏡ガラス産業用ハイパースペクトル

Photron Crystaは、複屈折測定、膜厚解析、表面粗さ検査などの二次元解析に対応した高速偏光カメラで、材料や流体の複屈折、リターデーション、応力、衝撃破壊のメカニズムなどの現象を理解するための強力なツールです。 現在確立されているシステムでは、偏光変調器として機械的または電気的駆動を採用しているが、偏光を測定するためには複数の光検出プロセスを必要とする。この問題を克服するために、Crystaは、撮像素子内のマトリックス内に16個の並列読み出し回路を持つシステムのコアデバイスとして、サンプリングレート1.3MHzの高速2次元複屈折測定システムを利用しており、これらは個々のA/Dコンバータで各画素に接続されています。 イメージセンサーの設計と製造は、CMOSセンサーに直接接合されたフォトニック結晶から作られたピクセル化された偏光板アレイを組み込んでおり、このセンサーの光学系を振動に強いものにしています。各偏光板はイメージセンサの各画素に1対1の比率で対応しています。各偏光板と画素のサイズは20μm×20μmです。偏光子アレイでは、隣接する４つの偏光子（２×２）のグループが、時計回りに０°、４５°、９０°、１３５°で異なる高速軸配向を有するように設定されている。撮像素子の４つの画素から検出された光強度を計算することにより、１つの偏光データムを得ることができる。その結果、並列読み出し回路は、対応するマトリックスに配置される。
