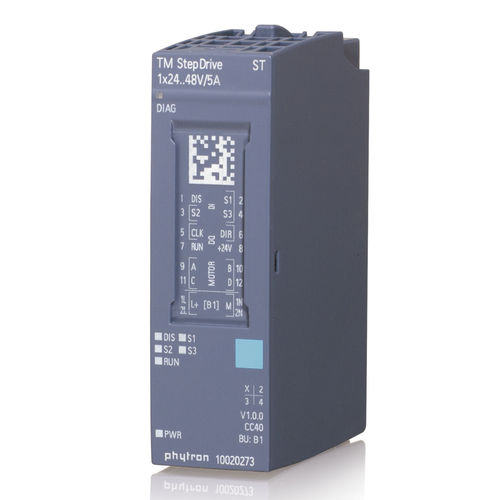

DCモータ制御装置 TM StepDrive
2相ステッピングプログラム可能デジタル

DCモータ制御装置 - TM StepDrive - Phytron GmbH - 2相ステッピング / プログラム可能 / デジタル
DCモータ制御装置 - TM StepDrive - Phytron GmbH - 2相ステッピング / プログラム可能 / デジタル
お気に入りに追加する
商品比較に追加する


特徴

AC/CC
DC
エンジン
2相ステッピング
その他の特徴
プログラム可能, デジタル, 24-48 V
応用
ポジショニング
入力 / 出力
デジタル入力, I/O
入力電圧

最少: 24 V

最大: 48 V

出力電圧

24 V

電流

5 A

詳細

シーメンスとの協業によるSIMATIC ET 200®SP用パワーステージ内蔵ステッピングモータードライバー モジュラーPLCシステム内でステッピングモータを制御・駆動します:TMステップドライブ技術により、高精度な電流調整が保証され、1/256ステップ(200ステッピングモータで約51,200ポジション/回転(0.0070°/ステップ))までの微細位置決めが可能です。 技術詳細 - SIMATIC ET 200®SP用パワーステージ内蔵ステッピングモーターコントローラ - TM StepDrive 1x24..48V/5Aモジュールは、シーメンスが実施したシステムコンプライアンステストに成功しました。 - 4リード、6リード、8リードの2相ステッピングモーターのバイポーラ制御に適しています。 - 5 APEAK 100 mA単位で調整可能な相電流 - 24~48VDCの電源供給 最大1/256マイクロステップ - 物理的分解能:約51,200位置/回転(0.0070°/step)。微小位置決めには、カウンタ付きエンコーダを考慮する必要があります。 - 最大ステップ数:250,000ステップ/秒 リミットスイッチおよびリファレンススイッチ用の3つのデジタル入力 - 診断用LED(集合エラー、電源供給、停止、デジタル入力、モーター作動中) - 2つの動作モード:ポジショニングモードとテクノロジーオブジェクトモード - 2種類の接続方法:パワーステージとインデクサー - コントローラのパラメータ設定と診断がオンラインで可能 - STEP®7、TIA Portal®(バージョンV15以降)またはGSD(ML)ファイルによるプログラミング - 動作温度0~+60 °C - 短絡防止機能、過負荷保護機能付き - 認可CE 重要:コンフィギュレーションファイルはダウンコンパチブルではありません。 SIMATIC®, ET 200®SP, STEP®7 および TIA Portal® は、Siemens AG の商標です。

---
