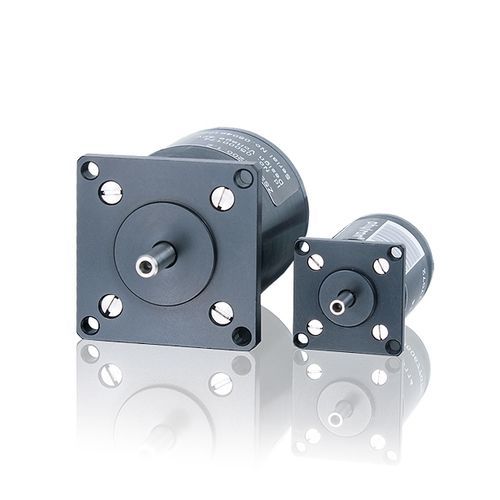

高精度モーター ZSS Series

DC2相ステッピング70 V

高精度ステッピングモーター。形状や磁化を最適化し、スムーズな動作を実現。 Phytron ZSSステッピングモーター（19 - 56 mm）は、高精度とスムーズな動作を両立しています。最大102.400位置まで接近可能（200ステップモーター、1/512ステップ分解能とエンコーダによるマイクロステッピングモードで駆動）なZSSモーターは、アプリケーションに高精度位置決め能力を提供します。ZSSシリーズは、その形状から、低共振で滑らかな走行性能を実現しています。特に光学系の高精度アプリケーションでは、低ノイズ、スムーズな動作、最適な結果を得ることができます。 技術詳細 - ユニポーラまたはバイポーラ制御モードの2相ハイブリッドステッパーモーター - 保持トルク：3.8～700 mNm - サイズ ZSS 19～56 mm - 1サイズにつき最大3種類のモーターと3種類の標準巻線 - 標準ステップ数/回転数：200、ステップ角：1.8度 - モーターサイズに応じた特別なステップ数 - 最小限の保護モードIP40 - 許容周囲温度： -30 °C ～ +80 °C - オプション：ギア、モーターブレーキ、エンコーダー、第2シャフト、ヒートシンク、カップリングなど 対応機種 - サイズ、ステップ数、巻線：データシートの表をご参照ください。 - フリーワイヤーエンドまたは保護カバー、ヒートシンク、第2シャフト - ギア、モーターブレーキ、エンコーダー
