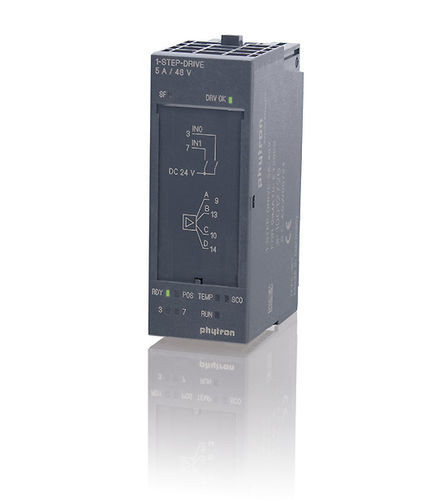

DCモータ制御装置 1-STEP-DRIVE

ステッピングデジタル一体型

SIEMENS との協業による SIMATIC ET 200®S 用パワーステージ内蔵ステッピングモータードライバー モジュール式PLCシステム内でステッピングモータを制御・駆動します：1-STEP-DRIVE技術により、高精度の電流調整が保証され、1/512ステップまで、絶対誤差および非累積誤差約0.0015°の微細位置決めが可能（200ステップモーターで約102400位置/回転（0.0035°/ステップ）) 技術内容 - パワーステージ内蔵ステッピングモーターコントローラー シマティックET200®S - 1-STEP-DRIVE-5A-48Vモジュールは、SIEMENSが実施したシステム・コンプライアンス・テストを成功裏にクリアしました。 - 4リード、6リード、8リードの2相ステッピングモーターのバイポーラ制御に適しています。 - 5 APEAK 20 mAで調整可能な位相電流 - 24～48VDCの電源供給 - 最大1/512マイクロステップ - 物理的分解能：1回転あたり約102,400位置（0.0035°/step）。微小位置決めには、カウンターを備えたエンコーダーを考慮する必要があります。 - 最大ステップ周波数：510,000ステップ/秒 - チョッパー周波数選択可能：18, 20, 22, 25 kHz 7 リミットスイッチおよびリファレンススイッチ用の2つのデジタル入力 - 診断用LED（過電流，過温度，駆動指示，モーター作動中，など） - コントローラモード：相対/絶対位置決め、回転モード、基準点への移動、... - コントローラのパラメータ設定と診断がオンラインで可能 - STEP®7、TIA Portal®（V12～V14）経由のプログラミング - 動作温度0～+60 °C - 短絡防止、過負荷防止機能付き - 認可CE - 同梱物CD-ROM（設定ファイル（HSP）、アプリケーション例、マニュアル（pdf）付き
