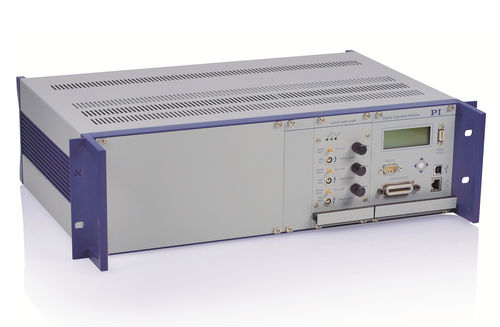

パワーアンプ E-536 series

ピエゾアクチュエータ用ピエゾ低雑音

最大3軸までの高いダイナミクスと解像度 - P-363 PicoCubeシステム用 - 極めて低いノイズ - バリエーションハイダイナミクス＆ハイレゾリューション 2種類のPicoCubeコントローラ E-536 PicoCubeコントローラは，高電圧せん断アクチュエータ用に極めて低ノイズのアンプを3チャネル搭載しています。このコントローラは，超高速・高分解能のPicoCube XY(Z)ピエゾスキャナーの要件を満たすように特別に設計されています。E-536は、電圧範囲が-250Vから+250Vまでの2種類のモデルがあり、静的および動的なアプリケーションに対応しています。特にダイナミックアプリケーション向けに最適化された「E-536.3x」は、10kHzという狭い信号帯域で200mAのピーク電流を出力することができます。また、分解能を最適化した「E-536.3xH」は、最大50Wのピークパワーで、PicoCubeによる位置分解能を0.03nm以下に抑えています。 静電容量式センサーによる高精度化 E-536.3Cには、クローズドループ動作のためのセンサー/サーボコントローラが内蔵されています。静電容量式センサーを搭載したPicoCubeナノポジショニングシステムなどで位置を制御し、0.1nmの分解能を実現しています。 応用分野 - 走査型プローブ顕微鏡 - 原子間力顕微鏡 - スキャンおよびスクリーニング 最高の分解能と高いダイナミクス オープンループ動作は、速い応答時間と非常に高い分解能が不可欠なアプリケーションに最適です。原子間力顕微鏡のように、絶対値での位置フィードバックの仕様は重要ではないか、外部センサーによって行われます。
